RAEM2系列远程声波(声发射)监测系统(时间触发、蓝牙巡检)

1. 概览

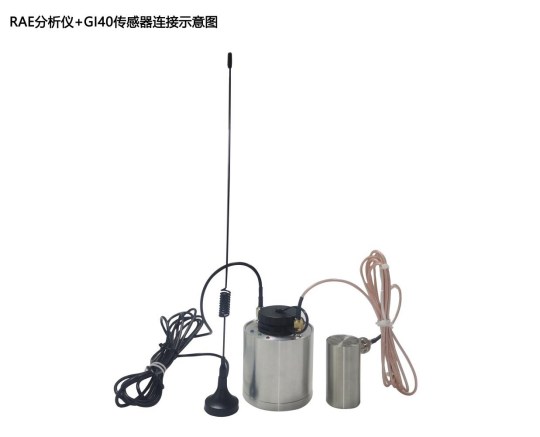

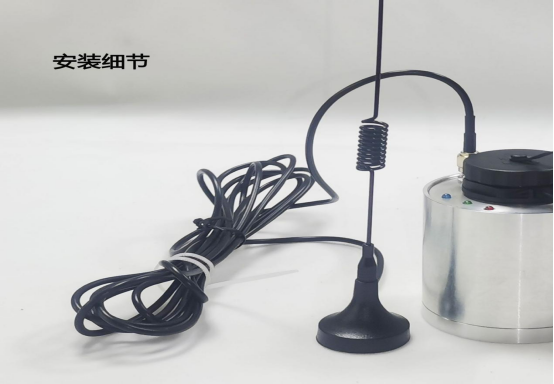

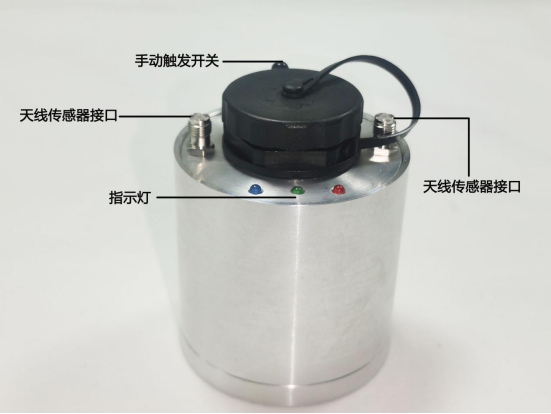

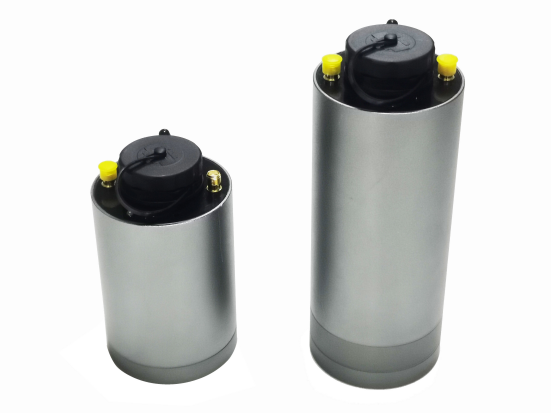

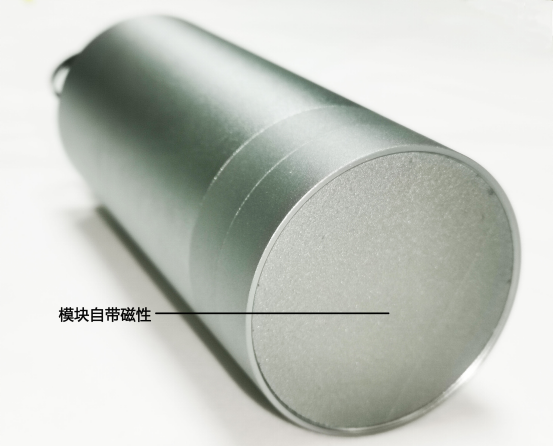

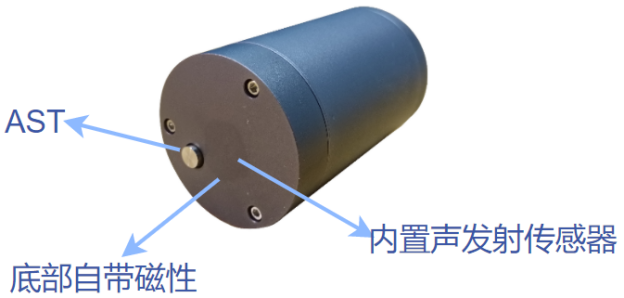

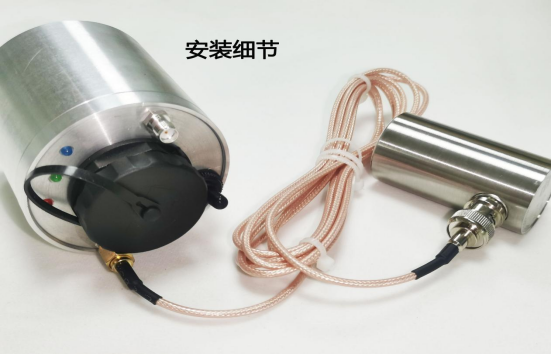

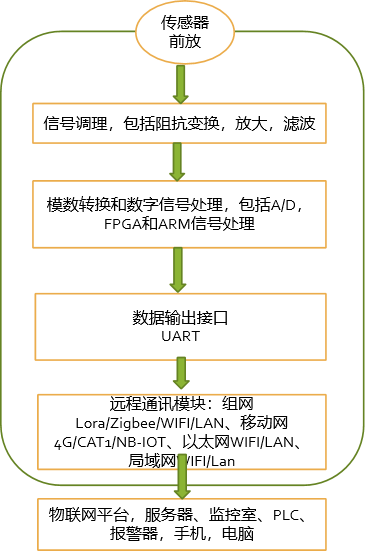

RAEM2 远程声发射设备集传感器、电池、采集板、通讯模组为一体,底部自带磁性,可吸附于被测物体表面,手机蓝牙巡检,另外可支持 4G、LoRa 通讯方式上云,云平台进行数据监测,数据双向通讯上传和设置,多种输出端口,多种网络输出形式,可以根据应用需要选择。
时间触发采集,使用锂亚电池供电的情况下最大可工作 3 年(定时采集模式每天唤醒 1次,每次 1 秒钟),设备可根据休眠时间定期唤醒开启采集。RAEM2 具有 24 小时 365 天连续工作的高可靠性,适用长期连续无人值守自动数据采集、处理、输出。参数输出:幅度,ASL,功率,RMS;可输出波形数据。
2 技术参数
硬件技术参数
通道模式 | 单通道信号输入 |
采集方式 | 定时采集模式和连续采集模式 |
输入频率 | 10KHz-400KHz |
采样精度 | 16位 |
采样率 | 可选200k/s,500k/s,1000k/s,2000k/s |
系统噪声(幅度) | 内置传感器优于40dB |
传感器 |
150KHz(60KHz-400KHz)/40KHz (15KHz-70kHz)可选 |
前置放大器供电输出 |
28V40dB/12V34dB/5V26dB |
数字滤波器 | 128阶,0KHz-1000KHz范围内频率低通、高通、带通任意选择 |
数据输出 | 参数(幅度,RMS,功率,ASL)、波形 |
通讯方式 | 4G/LoRa,RS485 |
手机巡检 | 蓝牙 |
蓝牙最远通讯距离范围(米) | 13.0m |
使用温度 | -20℃-60℃ |
供电方式 |
多种方式可选: 1、 外部8.4VDC供电 2、 内置充电电池(3000mA@8.4V) 3、 内置低自放电率的锂亚电池(7000mAh@7.4V,不可充电) |
充电电压 | 8.4V |
防护等级 | IP65 |
采样点数 | 1000点-30000点 |
触发方式 | 时间触发 |
动态范围 | 66dB |
最大信号 | 100dB |
定时采集休眠时间精度 | ±1min |
定时采集模式电池寿命 |
每天唤醒1次,每次1秒钟的情况下最
大可工作:理论下3年(使用锂亚电池)、
理论下1年(使用充电电池)
|
连续采集模式电池寿命 | 15h(使用充电电池)、24h(使用锂亚电池) |
尺寸 |

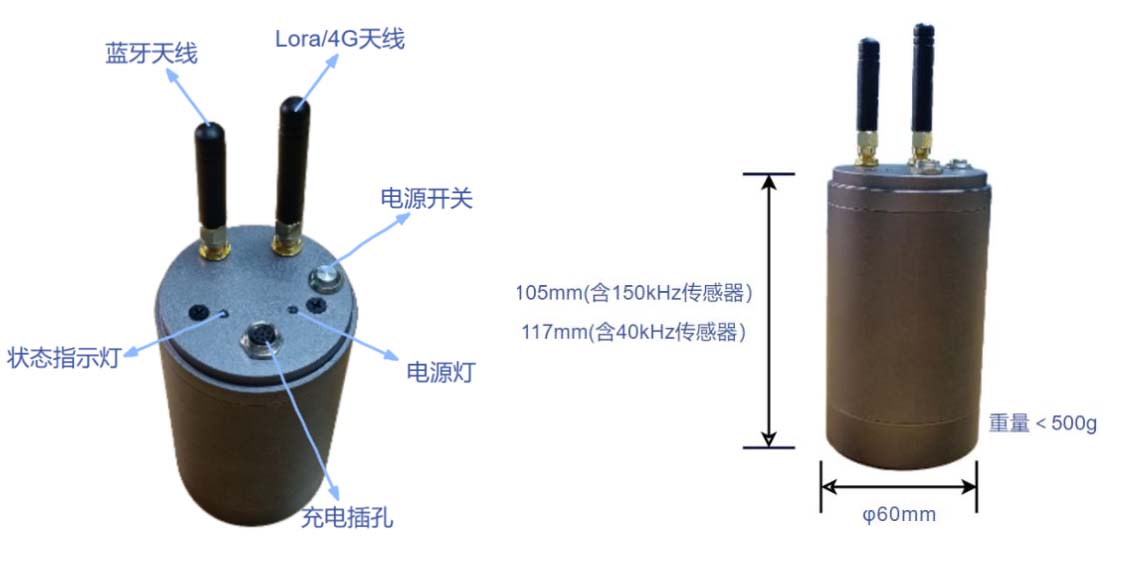

直径φ60mm,高度105mm(含150k传感 器不含天线);高度117mm(含40k传感 器不含天线) |
重量(含电池、磁铁、天线) | <500g |

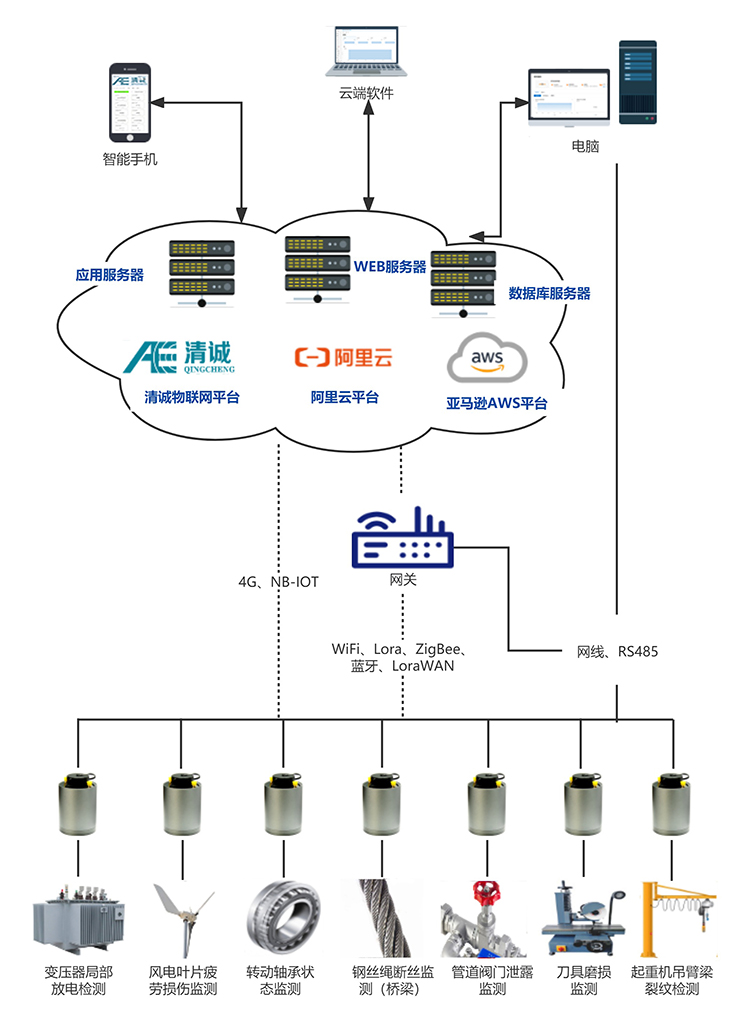

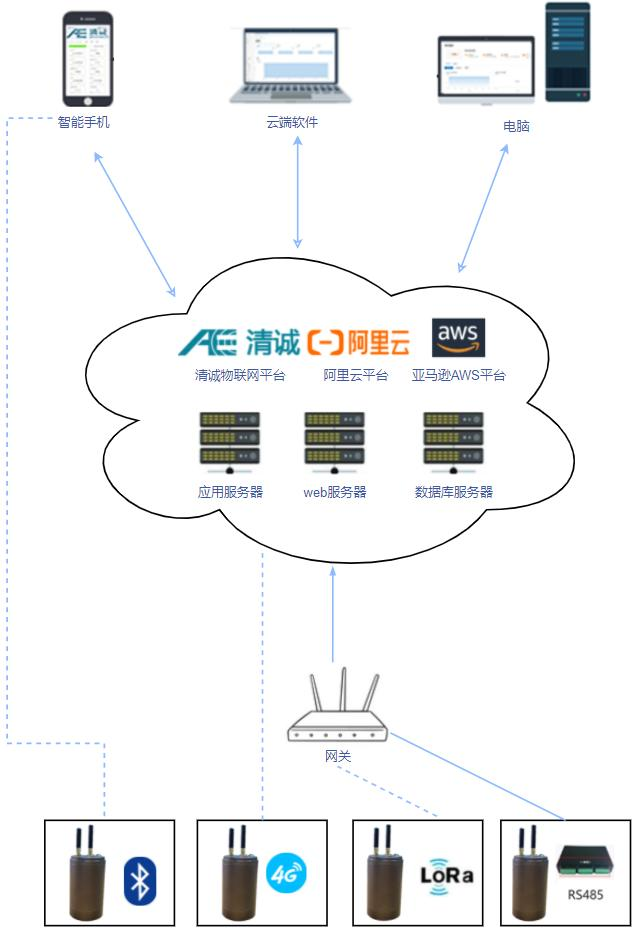

多个RAEM2组网应用示意图:
2.1 电脑/手机/平板客户端访问物联网平台即可在线实时设置RAEM2参数。支持历史数据查询。
2.2 可按具体需求定制参数,参数波形数据推送给云平台,实现远程实时数据监测功能;
2.3 时间触发信号采集,可设置定时采集休眠时间;

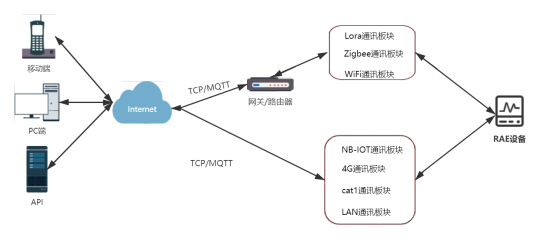

2.4 4G/LoRa通讯的方式连接到物联网云平台;
2.5 带有蓝牙巡检功能,自带蓝牙巡检APP,可现场巡检,APP支持实时波形参数数据查看,同时支持历史数据查看、参数在线设置功能,参数修改后同步至物联网云平台。
3 应用简介

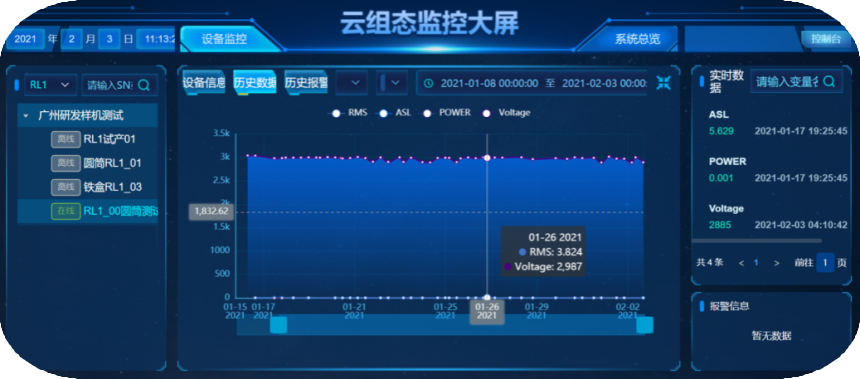

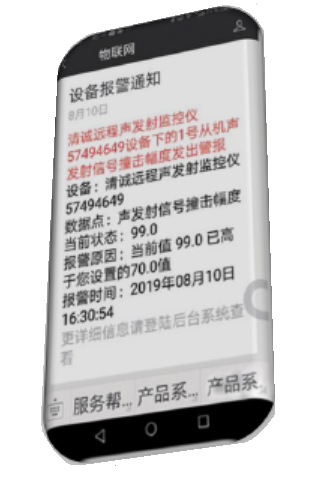

3.1 清诚物联网云平台

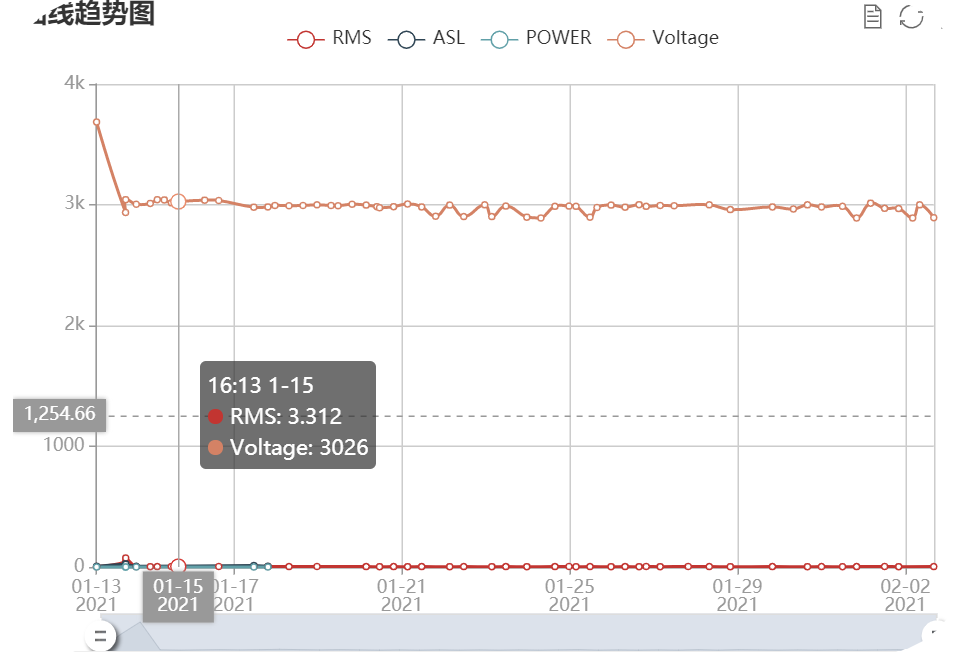

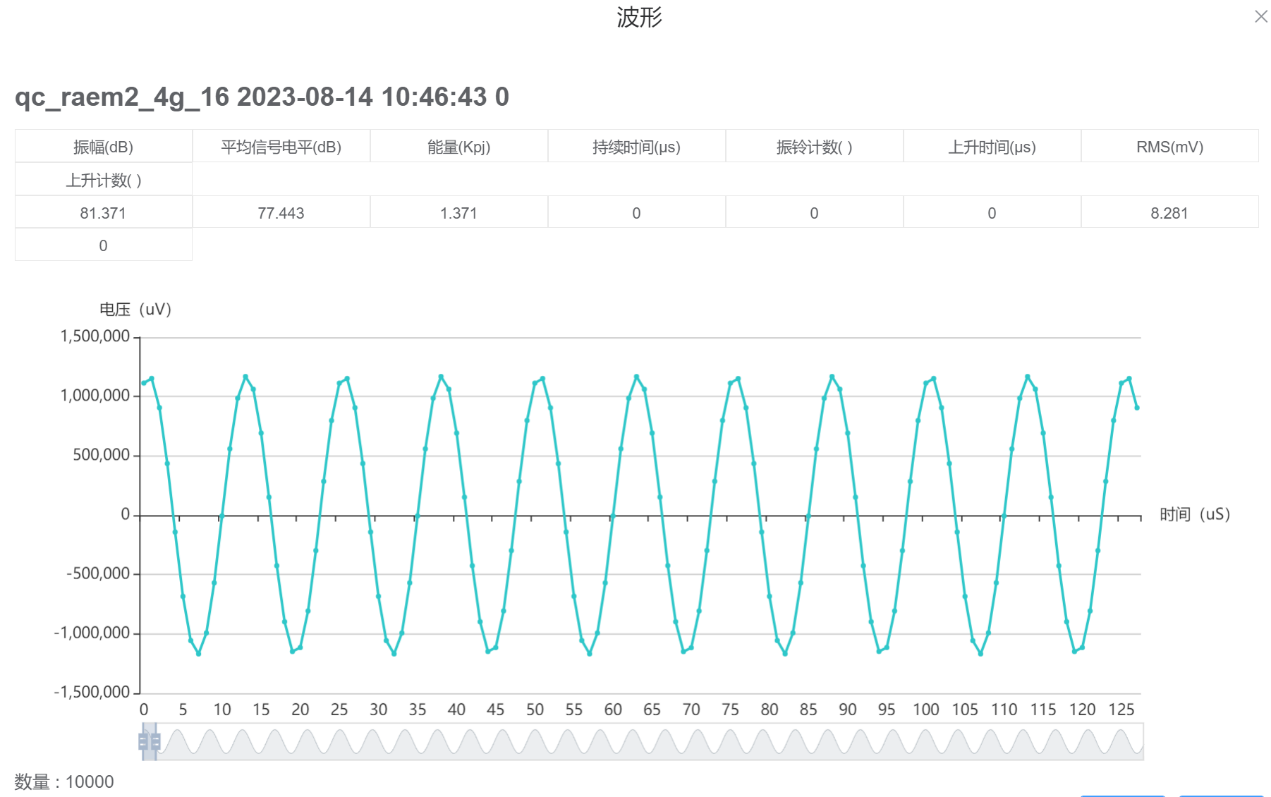

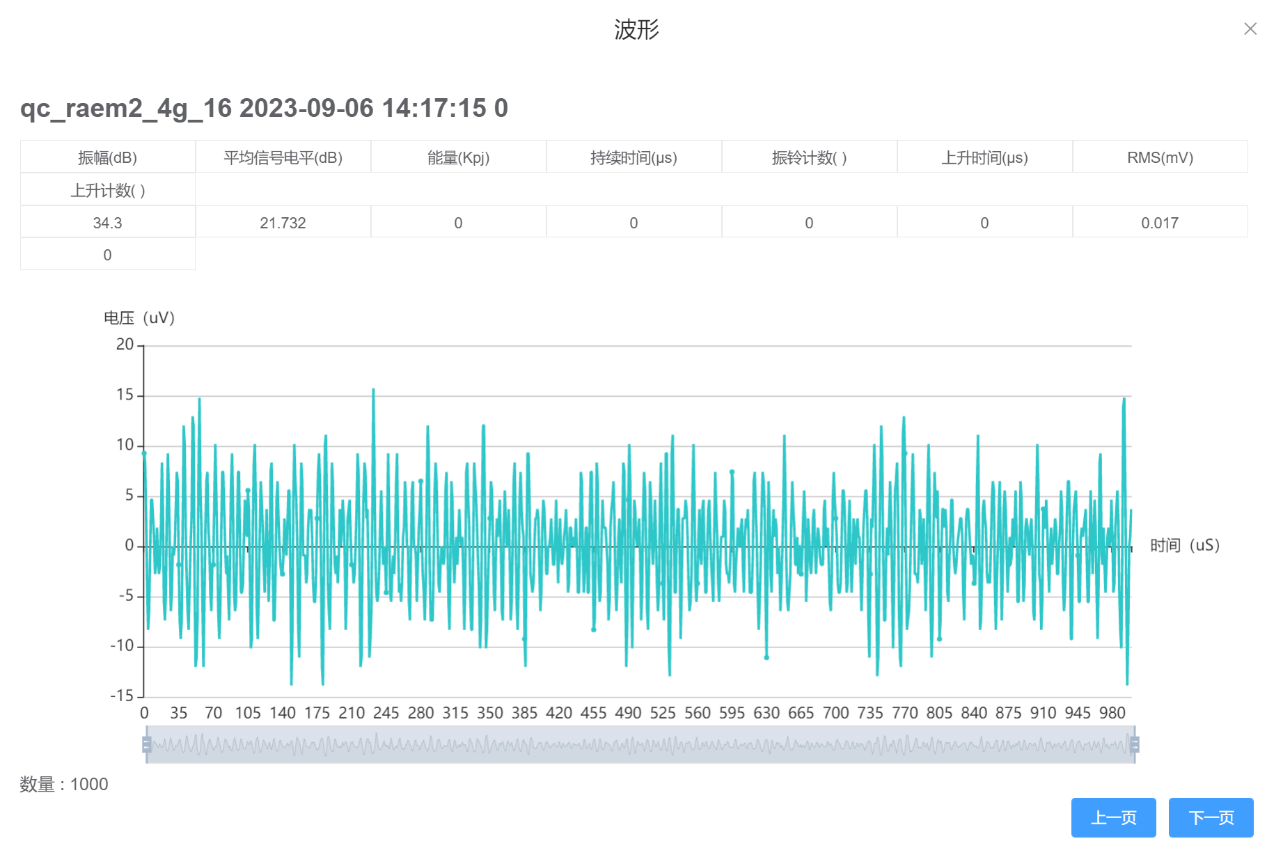

(1)波形、参数显示
(2) 历史波形、参数查询

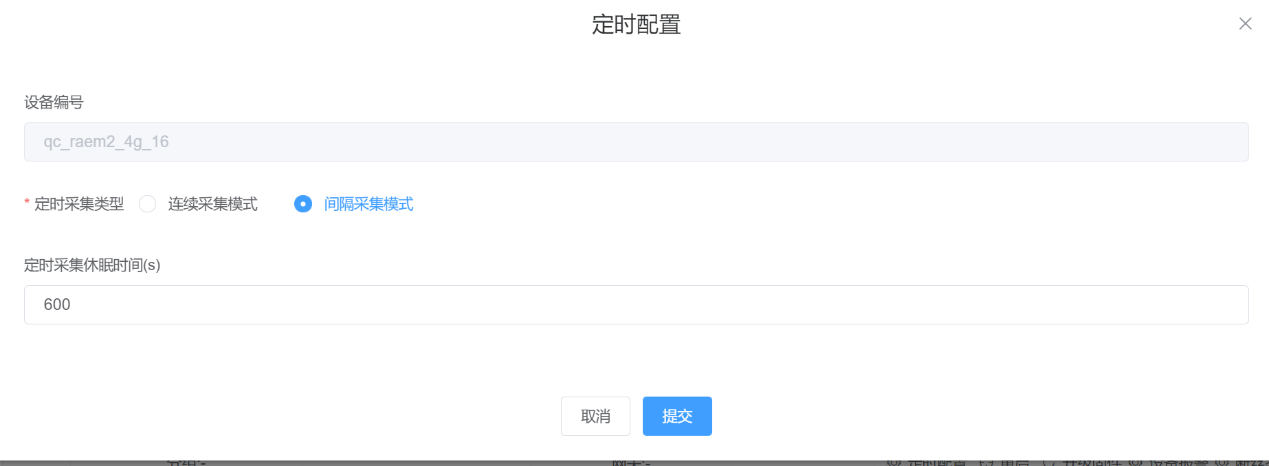

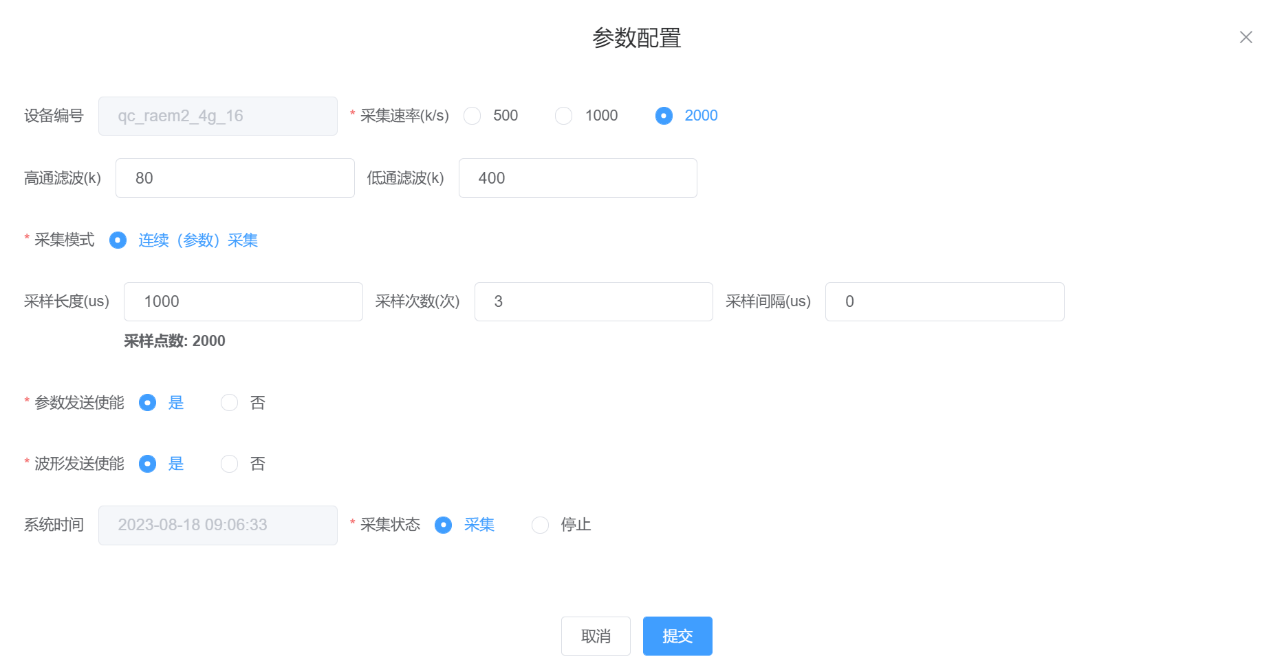

(3) 远程设置

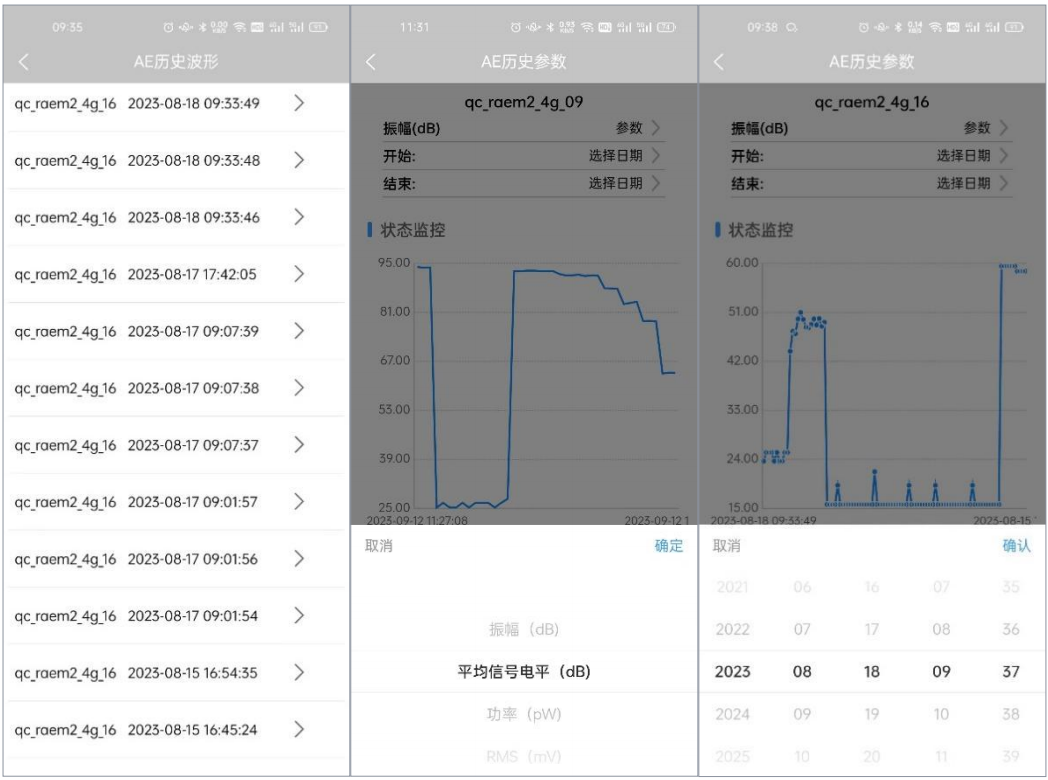

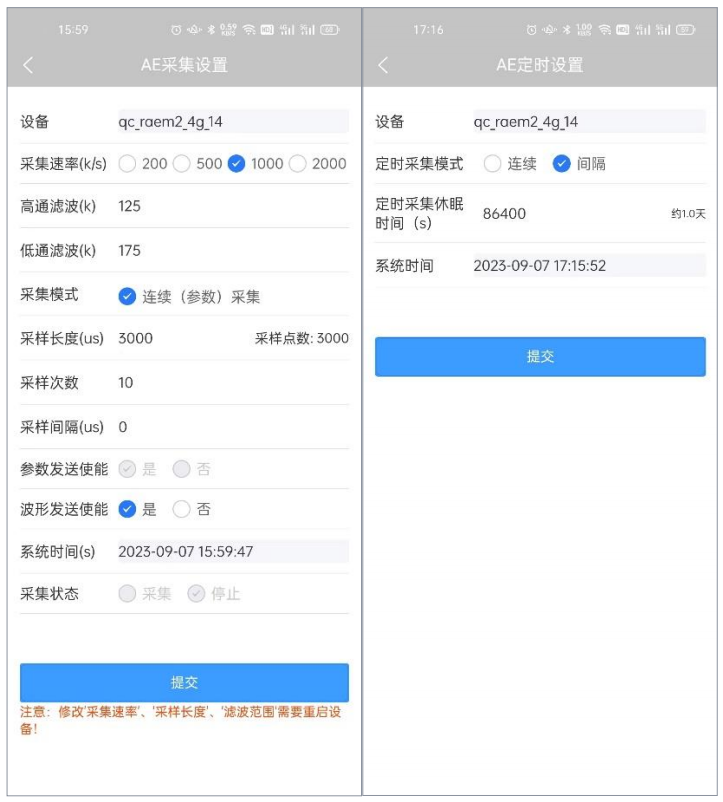

3.2 手动APP现场蓝牙巡检

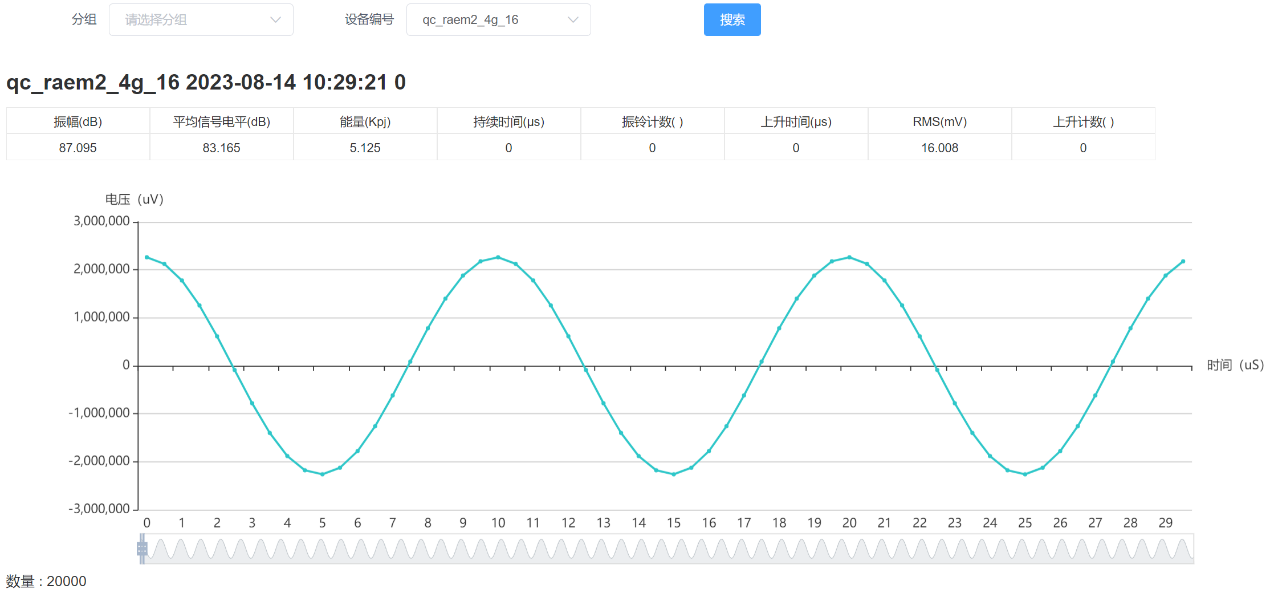

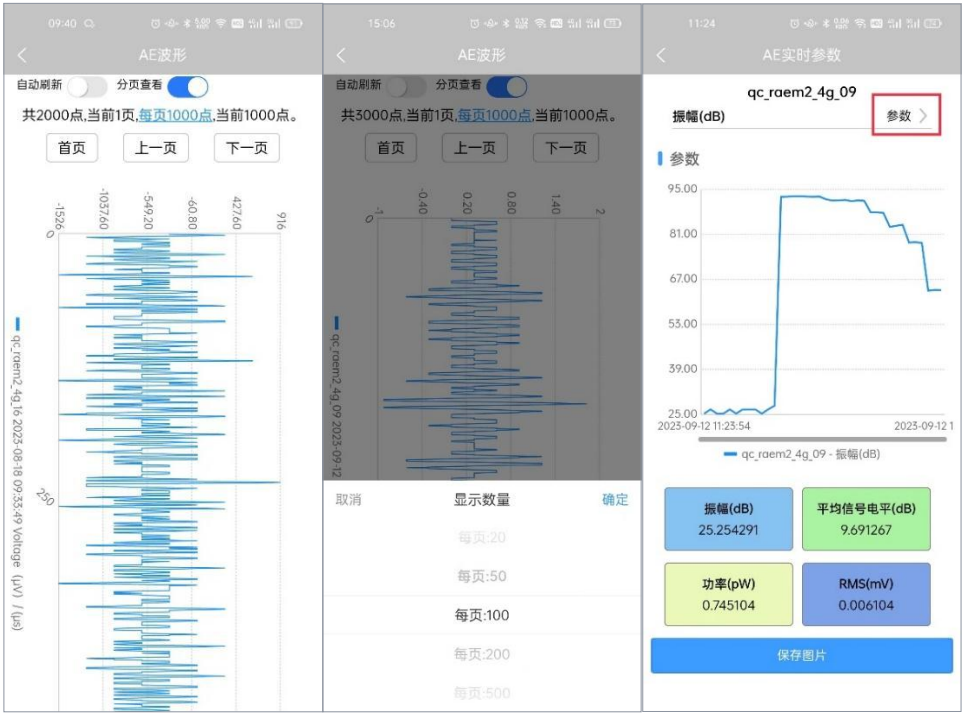

(1) 在线实时参数、波形显示(每页可选点数:10、20、50、100、200、500、1000进行波形曲线放大缩小);

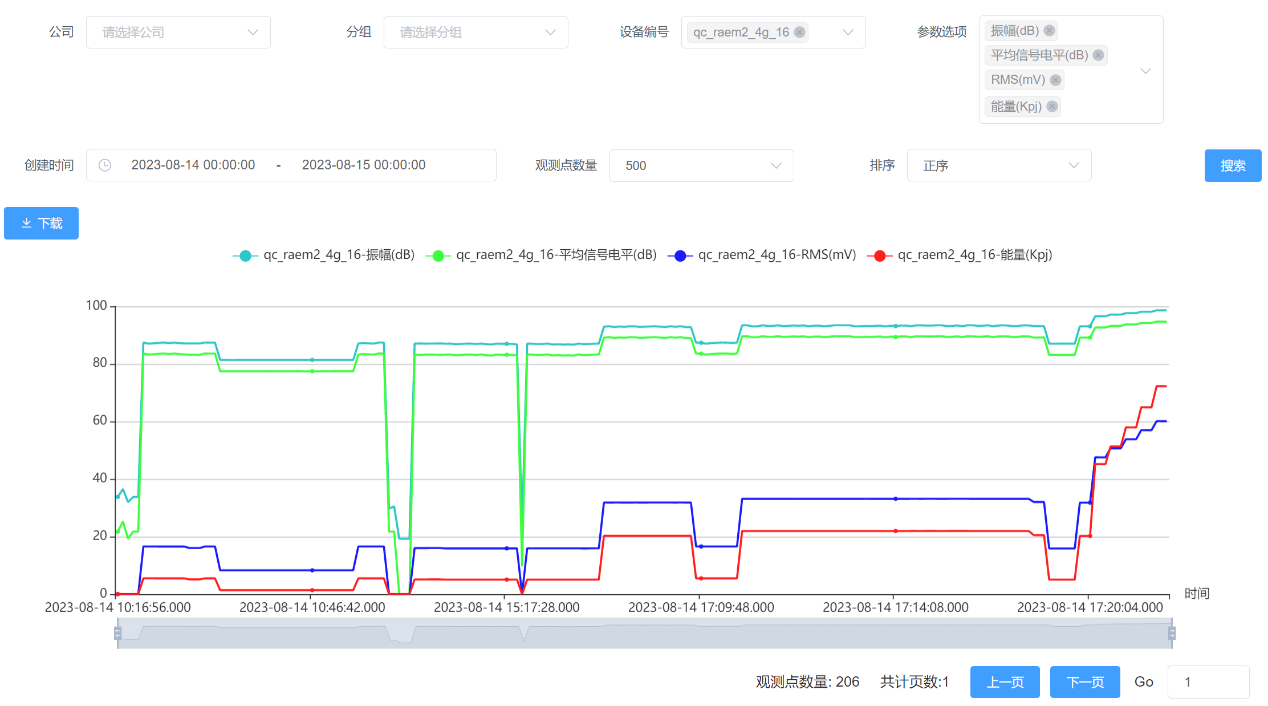

(2) 历史波形、参数查询(参数可选幅度、平均信号电平、功率、RMS;日期选择可精确到分钟。)
(3) 参数在线设置
4.主要适用场合
4.1 稳态声发射信号采集。稳态信号一旦产生就不会消失,如轴承磨损、管道阀门泄漏、刀具磨损等;
4.2 时间参数RMS、ASL、能量,适用故障诊断、状态监测等稳态声发射信号的监测检测;
4.3 可根据应用需求设置定时采集和连续采集,以参数随时间的变化为主要判定方法的使用场合;
4.4 低功耗,适合无外接供电电源的应用场合长期监测,使用锂亚电池供电的情况下最大可工作3年(定时采集模式每天唤醒1次,每次1秒钟);
4.5 典型应用:转动机械(轴承,刀具机加工,齿轮箱等)的故障诊断状态监测,磨损,润滑状态等;管道,阀门,容器的泄漏监测;连续损伤信号的损伤监测,例如风电叶片严重损伤等。
典型应用案例(解决方案)
![]() |
![]() |
阀门内泄漏/管道外泄漏监测 | 转动设备的声波(声发射)监测 |

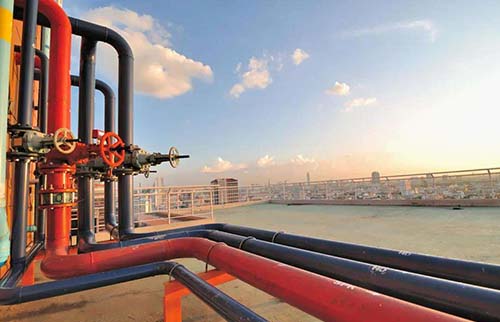

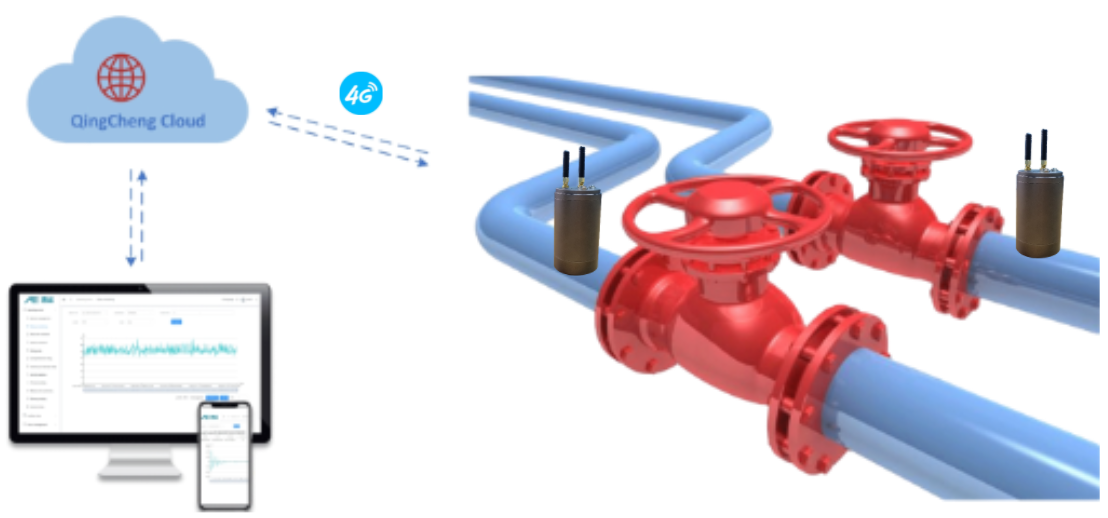

1)管道阀门裂纹开裂及泄漏监测案例简介:
管道阀门长期工作常常出现腐蚀和泄漏的现象,在早期没有有效检测,小腐蚀或泄漏会迅速增长最终导致重大的损失。RAEM2是时间触发采集,适用于稳态信号的监测,它可做到365天全天候在线检测监测 ,做到管道阀门裂纹开裂及泄漏进行早期准确监测,使用特定的算法量化泄漏率,告知用户管道阀门当前的状态。

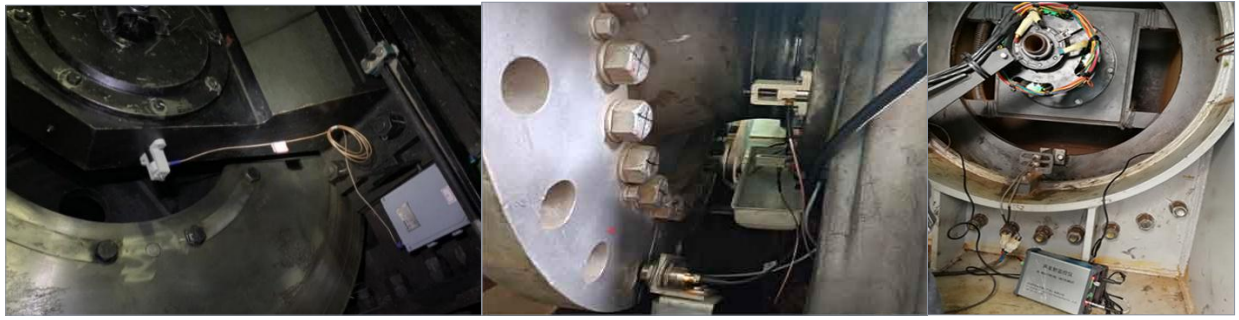

2)转动设备的声波(声发射)监测案例简介:
RAEM2远程声发射设备通过AE传感器采集转动设备各组件的声发射信号,经RAEM2声发射系统处理后,通过4G通讯的方式将数据上传到清诚云服务器,用户可以通过手机蓝牙APP进行巡检,也可通过云平台查看实时数据,实现对转动设备的状态(损伤状态、润滑状态等)进行远程监测。
