SAEU3H集成声波（声发射）检测仪

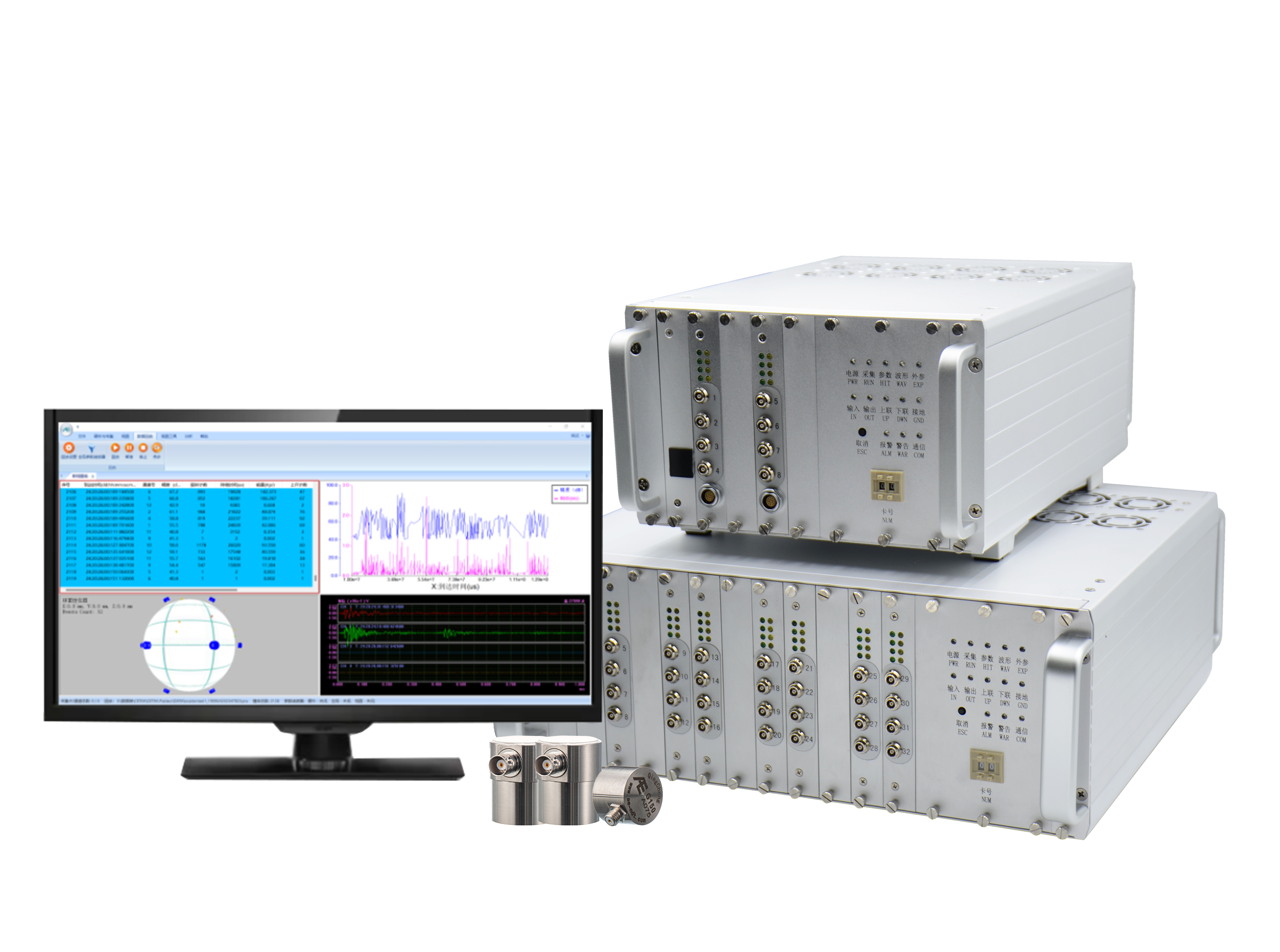

SAEU3H集成声波（声发射）检测仪是一款国产高性能多通道声发射检测仪，由声发射传感器，前置放大器，USB3.0数据采集卡，采集卡机箱，上位计算机组成，兼具高集成度与便携性，适用于现场检测及实验室研究。系统支持4～128通道灵活配置，单通道最高采样率10M点/秒、16位采样精度，支持连续全波形采集、各通道参数可独立设置，满足压力容器、储罐、管道、桥梁及材料结构等声发射检测与研究需求。

SAEU3H硬件参数

采样频率	单个通道最大采样率10M点/秒，采样率连续可调，各板卡可独立设置
采样精度	16位
数据通过率	单个USB3.0接口连接通过率最大高于300MB/秒，两个独立USB3.0接口连接通过率最大高于600MB/秒
连续波形采集	10M/s采样率16位精度15通道连续波形连续采集
大通道数特征参数采集	10M/s采样率16位精度128通道特征参数数据采集及存储不丢失
采集卡通道数	每个采集卡具有4个独立通道
采集卡内存容量	1GB每张采集卡
采集机箱	4通道、20通道、48通道三种基本型号机箱
通道扩展	多机箱可级联组成128通道声发射系统，每个机箱亦可作为独立主机使用
声发射信号处理	每个采集卡硬件均具有AE特征参数实时提取功能，通道可独立设置
波形采样长度	最大单个波形采样长度，每通道可同时达128k采样点，各板卡可独立设置
波形前采功能	触发前预采集长度可达128k采样点，通道可独立设置
AE信号输入范围	±10V，可向下调整信号输入电压范围至±5V，±2V，±1V，±0.1V，通道可独立设置
响应频率	1kHz-2.5MHz（-3dB带宽）
模拟滤波器	20kHz、100kHz、400kHz三个高通滤波器，100kHz、400kHz、1200kHz三个低通滤波器，通过软件选择各种组合，可逐个通道独立设置
硬件实时数字滤波器	0-2.5MHz频率范围内任意数值设置直通、高通、低通、带通及带阻。
主机噪声	﹤15dB（空载）
动态范围	85dB
最大信号幅度	100dB（使用40dB 前放，对应传感器输出为100毫伏）
输入阻抗	50Ω
AE特征参数	过门限到达时间、幅度、振铃计数、持续时间、能量、上升计数、上升时间、有效值RMS、平均值ASL、5个外参、质心频率、峰值频率、5个局部功率谱、原始频率、回荡频率、平均频率
外参采集	仪器标配8个模拟外参数输入通道，最多可扩展至12个外参通道（不存储FFT的参数的情况下）若启用存储FFT后只支持4个外参通道，外参总采样率达到每秒1M采样点，采样精度16位，外参输入范围±10V，可通过软件变换为信号源的物理单位
报警输出	主机以开关、灯方式输出报警控制信号
机箱尺寸	4通道机箱：320mm×125mm×50mm；（长×宽×高） 20通道机箱：308mm×225mm×133mm；（长×宽×高） 48通道机箱：308mm×368mm×133mm；（长×宽×高
工作温度	-10℃～﹢45℃

USB3.0采集卡与机箱

· 数据采集：单张USB3.0采集卡具备 4个独立通道及 1GB 内存，独立通道最大采样率达 10MSPS（采样率连续可调，各板卡独立设置）；采样精度为 16位。

· 信号输入与处理：AE信号输入范围默认 ±10V，可向下调整至 ±5V、±2V、±1V、±0.1V；响应频率为 1kHz-2.5MHz（-3dB带宽）；输入阻抗 50Ω。主机空载噪声 <15dB，动态范围 85dB，最大信号幅度 100dB（配合 40dB 前放）。

· 数据分析与数据输出：连续波形，定长波形，包络特征参数，3类数据的采集与存储。单通道最大波形采样长度达 128k 采样点，触发前预采集长度同样可达 128k 采样点。

· AI应用全息数据输出：5MSPS采样速度96通道、10MSPS采样速度48通道连续波形采集存储不丢失数据点，满足AI应用（智能声源识别，复杂结构定位等AI功能）的全息数据要求。开放的数据格式支持外部的AI模型应用。

· 通道与扩展：提供 4通道、20通道、48通道三种基础机箱，多机箱可级联组成最大 128通道系统，且每个机箱均可作为独立主机使用。

· 滤波：模拟滤波器提供 20kHz/100kHz/400kHz 高通及 100kHz/400kHz/1200kHz 低通组合；硬件实时数字滤波器支持在 0-2.5MHz 范围内任意设置直通、高通、低通、带通及带阻，各通道可独立配置。

· 包络特征参数提取：硬件实时提取过门限到达时间、幅度、振铃计数、持续时间、能量、上升计数、上升时间、有效值(RMS)、平均值(ASL)、质心频率、峰值频率、原始频率、回荡频率、平均频率等参数，并支持 5个外参及 5个局部功率谱。

· 外参采集：标配 8个模拟外参通道（最多扩至 12个，若启用 FFT 存储则支持 4个）。总采样率 1M点/秒，16位精度，输入范围 ±10V，支持软件转换为物理单位。

· 物理规格：工作温度 -10℃～+45℃。机箱尺寸分别为：4通道（320×125×50mm）、20通道（308×225×133mm）、48通道（308×368×133mm）。系统（传感器+前放+内置采集卡的采集机箱+上位机及软件）功能与特性

· 高速数据传输：标配 USB3.0 接口，单接口实时通过率 >300MB/s，双独立接口 >600MB/s。可选配 LAN网口与光纤通讯，支持局域网、无线及遥控等多种组网结构。

· 数据吞吐保障：单 USB3.0 接口满足 300万组/秒特征参数或 300MB/s 连续波形采集；双接口速率翻倍。保证 10MSPS采样率下 48通道、5MSPS 下 96通道连续波形采集与存储。

· 高级采集模式：支持门限、时间、外部、参数等多种触发方式。具备示波器同步模式，任意主通道触发后，伺服通道同步采集波形。

· 实时分析与测试：硬件支持连续信号 FFT 频域波形及功率谱参数输出；内置 AST 功能，可发射信号自动测试传感器；支持前放状态自动检测及电压调节。

· 工业级设计：铝合金机箱采用全屏蔽罩设计，抗电磁干扰能力强；电源与散热基于热力学与空气动力学精准设计，确保极端条件下长期稳定运行。

· 状态监控与报警：面板配备电源、通讯、运行、报警等多组指示灯，支持开关及灯光报警输出。主板总线设计支持智能数据管理，可扩展长期监控与远距离传输数据。

· 包括国产操作系统的多平台操作系统适配：可在麒麟、Windows等多种国产和进口的操作系统下运行。

全波形采集：

支持16位高精度全波形连续采集，最高10Msps采样率，60通道以内实现全波形采集不丢失；5Msps下支持96通道稳定连续采集，满足大规模多通道波形数据完整记录需求。

实验现场：5MHz采样率、16位精度，96通道以内全波形采集不丢失；

数据通过率说明：

| 单个USB3.0接口连接电脑实时连续通过率最大高于300MB/秒，可满足300万组/秒的特征参数采集或300MB/秒的连续波形采集。
| 两个USB独立接口连接时，实时连续通过率最大可高于600MB/秒，特征参数采集与连续波形采集速率对应翻倍。
| 保证10M/s采样率16位精度15通道连续波形连续采集，5M/s采样率16位精度30通道连续波形连续采集，3M/s采样率16位精度50通道连续波形连续采集，或1M/s采样率16位精度150通道连续波形连续采集。
