RL1无人值守声发射定时监测报警系统

简要描述:

RL1无人值守声发射定时监测报警系统是由采集器,传感器,2个部分组成,可周期性抽样采集固定长度的声发射信号。具有24小时连续工作的高可靠性及较高防护等级。...

详细介绍

RL1无人值守声发射定时监测报警系统



1.RL1无人值守声发射定时监测报警系统特点与用途
1.1 RL1无人值守声发射定时监测报警系统是由采集器,传感器,2个部分组成,可周期性抽样采集固定长度的声发射信号。
1.2 采集器可不依赖用户操作的电脑进行独立自动采集及统计处理声发射信号
1.3 采集器具有RS485通讯接口,可通过modbus协议发送处理后的数据
1.4 多个采集器可组成监测网络,同时对大型或超长设备设施实时监测

1.5 具有24小时连续工作的高可靠性及较高防护等级,适合用于无人值守的野外设备做长期监测

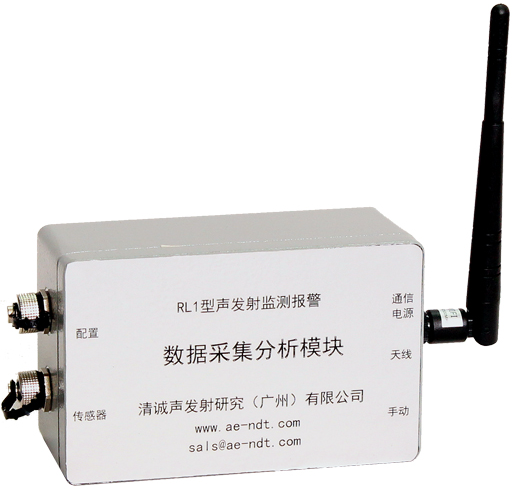

RL1-NB-IOT型声发射监测报警数据采集分析模块示意图


2、相关接口说明
2.1 配置:通过USB-TTL线通电脑连接,用于配置主机采样参数(采样速率,采样点数,触发类型等)。
2.2 传感器:通过信号线连接传感器。
2.3 通讯:绿色灯为通讯灯,正常通讯的时候绿色灯会不断闪烁。
2.4 电源:红色灯为电源灯,主机处于工作状态是红色灯会不断闪烁,红灯不亮是主机处于休眠状态。
2.5 天线:外接天线用,用于增强通讯信号强度。
2.6 手动:通过按此开关,手动触发主机采集功能,默认是按照配置文件固定时间采集数据。






实物连接图


3.采集器技术规格



通道模式

单通道信号输入

采样方式

按时间点采样/等间隔采样

采样频率

最大采样率200KHz

采样精度

16位

最大采样长度

200K

系统噪声

优于30dB

信号输入带宽

100Hz-70kHz

数字滤波器

档位无限组合,高通、低通任意设置

前置放大器供电输出

5V

数据输出

RMS,ASL,功率,电池电压

通讯方式

RS485端口,Modbus协议

输入阻抗

50Ω

使用温度范围

-20℃--+50℃

供电

内置大容量电池,功耗小于1W

防护等级

IP65

尺寸

110mm×65mm×37mm


4. RL1无人值守声发射定时监测报警系统主要功能
4.1周期定时采集,用户可根据需要自行设定定时采集周期
4.2用户可通过通讯端口,在电脑上自行修改采样率设置、采样长度设置、数字滤波器设置及报警设置
4.3定时生成时间参数,包含RMS,ASL,功率,电池电压
4.4数据输出功能,可外接第三方通讯模块连接云服务平台,将数据推送至手机微信公众号,实现及时报警
4.5通电自动调用设置,自动开始自检,自检结果输出到报警
4.6可使用采集器上的手动控制,启动立即采集




RL1直连物联网平台的应用示意图

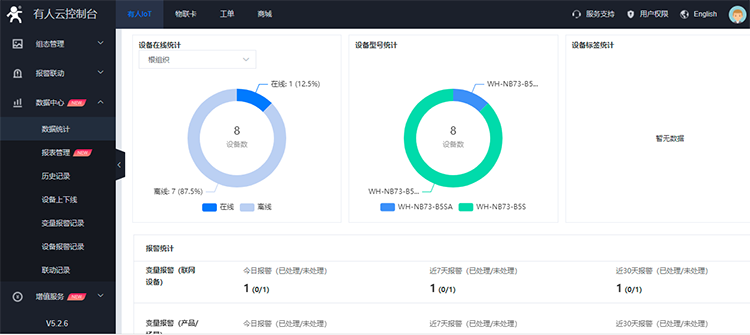

5、云平台大屏观看数据
5.1通过云平台可直观了解联网设备在线、报警统计产品 /场景统计、数据存储统计相关情况






5.2登录云服务器数据中心,可查看历史数据






5.3通过设置报警变量(RMS、ASL、POWER、Voltage)与触发条件等判据,参数符合判据等信息可通过多种方式(短信、微信、邮件)推送告警信息至相关报警联系人;





报警推送信息(邮件、短信、微信)

典型应用案例(解决方案)






阀门管道泄漏监测
