1、简介
应用：适用于各种阀门、管道泄漏监测。（难于或不能接近环境下的检测同样适用，如高低温、核辐射、易燃、易爆及极毒等环境）
原理：介质摩擦破口产生的声波沿着材料表面传播被声传感器接收，声波（声发射）系统对接收到的声波信号进行分析，并判断管道、阀门泄漏状况。
特点：
365天在线监测检测(可定时地间断采集)，在线和历史数据屏幕显示，全过程自动分析结果(如泄漏率分析等)，物联网远程操作使用，在线手机报警推送。
总结
实现了对各种管道、阀门的泄漏状态声波（声发射）监测。
（难于或不能接近环境下的检测同样适用，如高低温、核辐射、易燃、易爆及极毒等环境）
优点：
·在线----声波（声发射）采集器安装在被监测诊断的对象上，实现全时段全天候状态监测故障诊断。
·智能----自动进行定量分析，输出管道阀门泄漏量；自动进行定位分析，输出开裂位置。不需人工分析处理数据，自动给出监测诊断结果，整个监测诊断全过程自动进行。
·远程----借助物联网系统，用户可以在任何位置得到任意不限距离位置的监测诊断点的监测诊断结果，在线即时结果和历史过程结果。
2、解决方案
多种数据输出通讯方式（WiFi、4G、以太网、RS485 等），可根据用户需求配置，实现定期检测/本地长期监测检测/远程长期监测检测等多种应用方式。

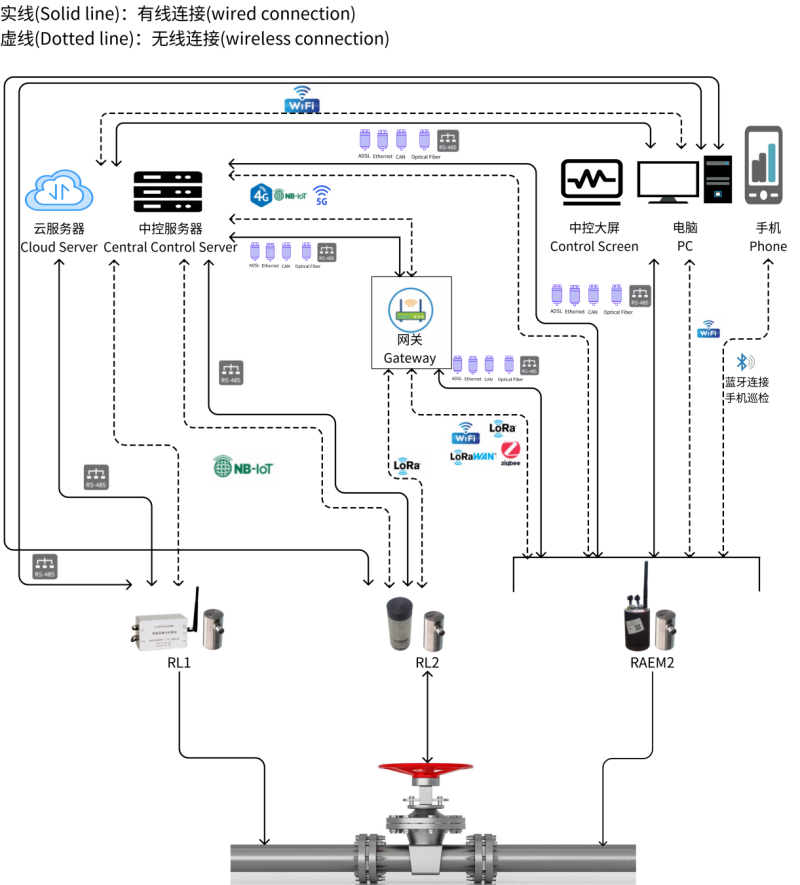

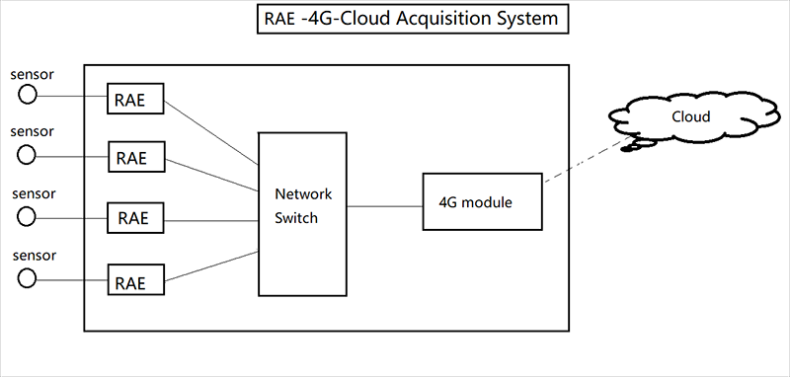

系统示意图
注：RAEM2系列远程声波（声发射）监测系统具有手机app蓝牙巡检和现场调试设置功能。

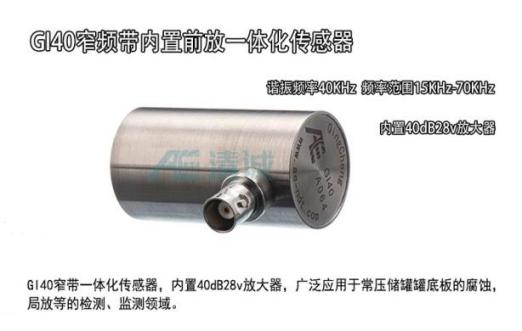

RAEM2/RL1/RL2 + GI40传感器：
安装：
|
·时间触发 |
◆关键部位安装RAEM2，监测泄漏状态 |
3、主要软硬件介绍
1）配置表
| RAEM2声波（声发射）监测系统 | RL1声波（声发射）监测系统 | RL2声波（声发射）监测系统 | |||
| 传感器 |
GI40、GIS35、LS35等 系列低频窄带内置前放一体化传感器 |
||||
| 采集器 | 名称 | RAEM2采集器 | RL1采集器 | RL2采集器 | |
| 通讯方式 | 有线 | RS-485 | / | / | |
| CAN | |||||
| LAN | |||||
| 无线 | WIFI | NB-IOT | NB-IOT | ||
| 4G(流量计费参考运营商套餐) | / | 4G(流量计费参考运营商套餐) | |||
| 蓝牙(手机蓝牙巡检) | / | LORA(组网) | |||
| LORA(组网) | / | / | |||
|
终端 输出 |
手机 | APP | / | / | |
| 微信小程序 | 微信公众号 | 微信公众号 | |||
| 短信 | 短信 | 短信 | |||
| 邮件 | 邮件 | 邮件 | |||
| 云平台 | 清诚物联网云平台 | 有人网 | 有人网 | ||
| 阿里云平台 | |||||
| 亚马逊云平台 | |||||
| 电脑软件 | SWAE软件 | / | / | ||
注：云平台可根据客户需求，选择客户的私有云平台，或清诚的私有云平台
2）采集器参数指标
| 通道 | 单通道AE输入 | 采样精度 | 16位 |
| 采集方式 | 时间触发采集 | 系统噪声 | 优于30dB |
| 采样频率 | 2M点/秒 | 动态范围 | 70dB |
| 防护等级 | IP65 | 输入带宽 | 10kHz-400kHz |
| 时间参数输出 | RMS、ASL、能量、幅度 | ||
| 可选择数据输出端口 | 4G、wifi、网口、RS485、CAN、lora、蓝牙等 | ||
| 电池供电 | 电池供电、外部电源供电（直流12V） | ||
| 使用温度范围 | -20℃~60℃ | ||
| 尺寸 | 圆筒直径φ62mm，高度 50mm-120mm，取决于内置模块内容 | ||
| 安装 | 底部自带磁性，可吸附于被测物体表面 | ||
| 通道模式 | 单通道信号输入 | 采样精度 | 16位 |
| 采样方式 | 按时间点采样/等间隔采样 | 系统噪声 | 优于30dB |
| 采样频率 | 最大采样率200KHz | 最大采样长度 | 200K |
| 防护等级 | IP65 | 信号输入带宽 | 100Hz-70kHz |
| 输入阻抗 | 50Ω | 使用温度范围 | -20℃--50℃ |
| 数字滤波器 | 档位无限组合，高通、低通任意设置 | ||
| 前置放大器供电输出 | 5V | ||
| 数据输出 | RMS，ASL，能量，电池电压 | ||
| 通讯方式 | RS485端口，Modbus协议 | ||
| 供电 | 内置大容量电池，功耗小于1W，电池可用3年（每天采集1次每次30us左右） | ||
| 尺寸 | 110mm×65mm×37mm | ||
| 通道模式 | 单通道信号输入 | 采样精度 | 16位 |
| 信号输入带宽 | 100Hz-70kHz | 系统噪声 | 优于30dB |
| 采样频率 | 最大采样率200KHz | 最大采样长度 | 200K |
| 输入阻抗 | 50Ω | 尺寸 | Φ51mm×128mm |
| 主机重量 | 410g | 使用温度范围 | -20℃--+50℃ |
| 防护等级 | IP65 | 前置放大器供电输出 | 5V |
| 采样方式 | 等时间间隔采集：1h、2h、3h、4h | ||
| 数据输出 | RMS，ASL，能量，电池电压 | ||
| 通讯方式 | RS485端口，Modbus协议 | ||
| 供电方式 | 内置大容量电池，功耗小于1W，电池可用3年（每天采集1次每次30us左右） | ||
3）云平台
清诚物联网云平台、阿里云平台、亚马逊云平台等。
①云平台数据显示
用户可以通过云平台进行远程配置、远程监控、数据下载，同时把泄漏报警信息推送给用户。
②远程系统升级
用户可以从云平台下载安装升级版软件、系统。
③采集参数设置

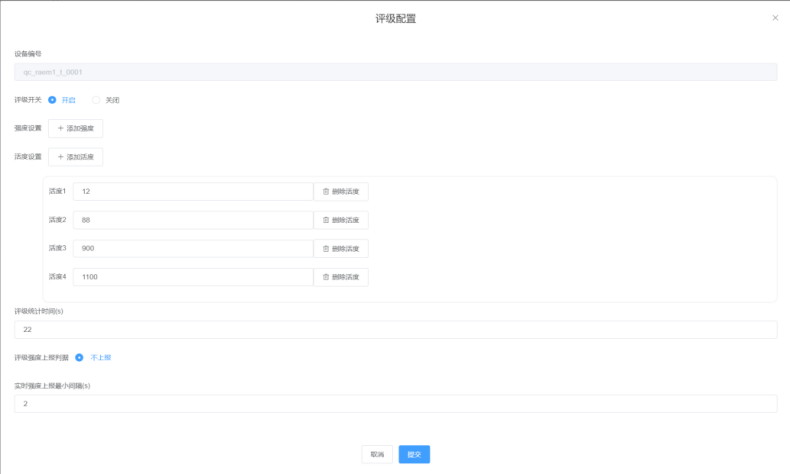

用户可以通过云平台进行远程配置，如参数配置、定时配置、评级配置等。

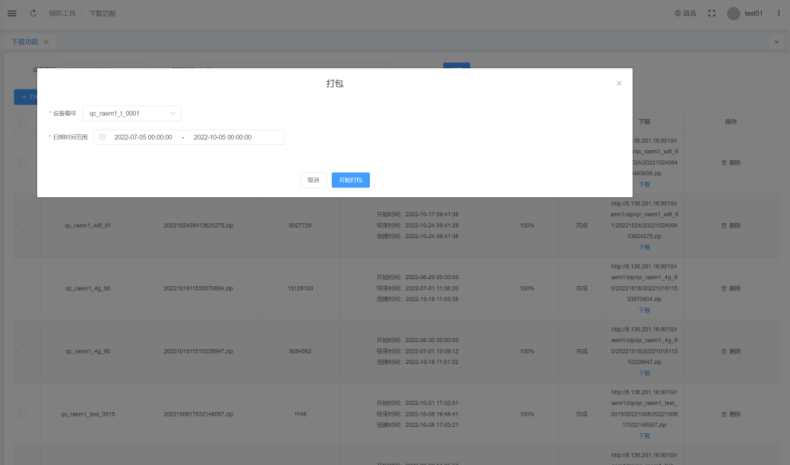

④数据下载
用户可以通过云平台，对历史数据进行远程数据下载。
5）电脑软件 - SWAE软件

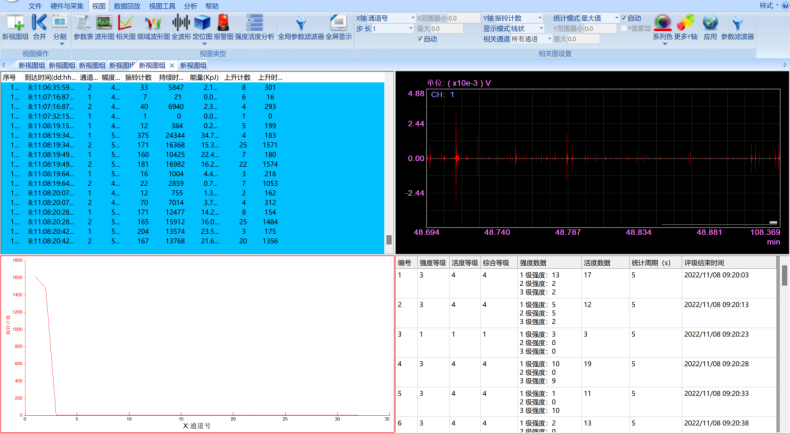

数据可从云端下载后使用清诚的SWAE软件进行深度分析，也可以直接发送到SWAE软件进行实时分析处理，以详细了解缺陷详细情况。

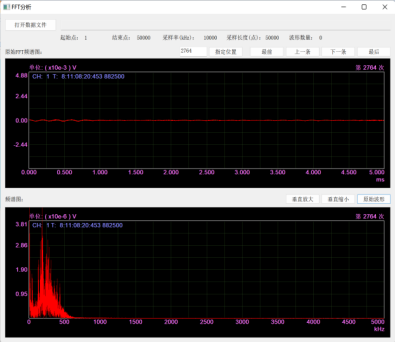

如相关图分析、波形分析、快速傅里叶变换、小波变换等
方案案例
1）管道、阀门泄漏声发射监测
案例1:某阀门发生泄漏，对该阀门实行RAEM2系列在线泄漏状态声发射监测。
用量杯接泄漏出来的流体，测得泄漏率与ASL关系如下表所示：
|
序号 |
泄漏量（L/H） |
ASL（dB） |
|
1 |
0 |
32 |
|
2 |
8.5 |
38 |
|
3 |
18 |
47.8 |
|
4 |
29.5 |
53.2 |
云平台：用户可以通过云平台进行远程配置、远程监控、数据下载，同时把泄漏报警信息推送给用户。

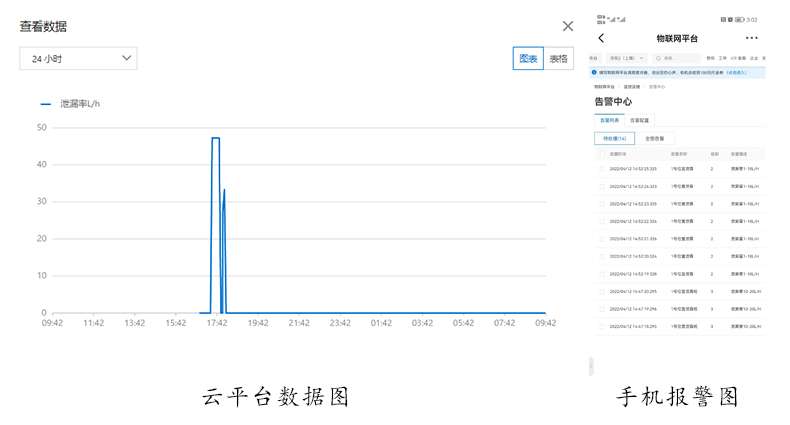

监测期间云平台时间-泄漏率统计图：

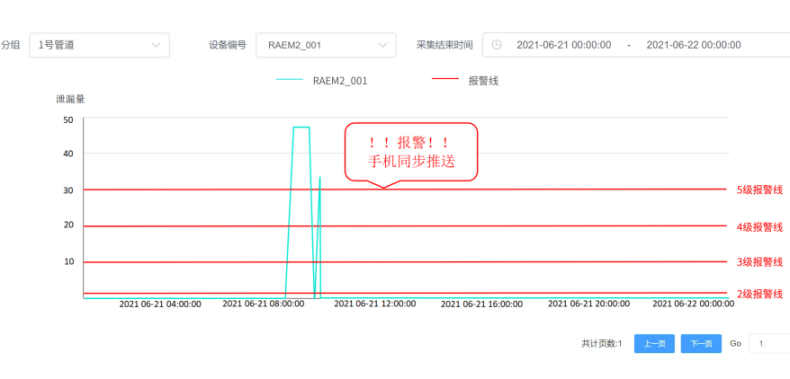

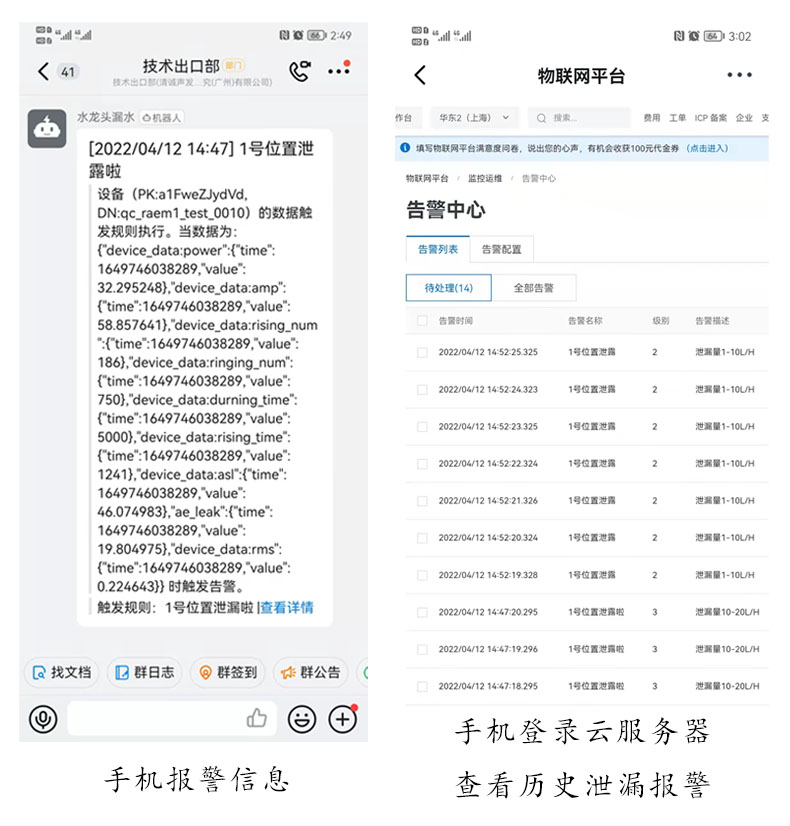

到达报警界限，云平台向手机推送报警信息。(同时也可以通过手机实时查看监测数据或查看历史数据)
案例中，报警设置为：
|
2级报警 |
3级报警 |
4级报警 |
5级报警 |
|
1L/H≤泄漏量 |
10L/H≤泄漏量＜20L/H |
20L/H≤泄漏量＜30L/H |
30L/H≤泄漏量 |
案例2：固定压差，手动转动球阀得到不同泄漏率，对该球阀实行在线泄漏声发射监测。
除了云平台、手机可以查看分析数据，用户还可以从云端下载或直接发送数据到清诚的SWAE软件进行（实时/非实时）深度分析，以详细了解泄漏详细情况。

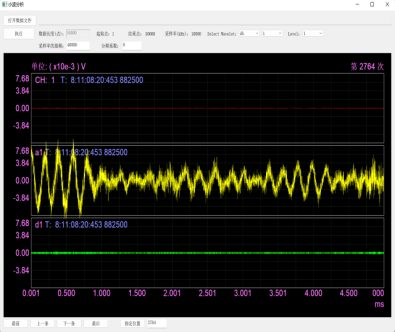

时域连续波形图（相同压差不同泄漏率）
泄漏率与各特征参数相关图
实际案例

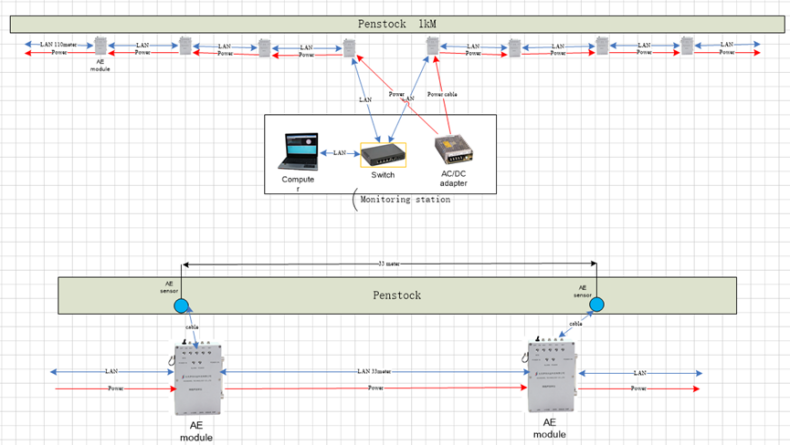

在蓄能电站管道长期布置，无人值守，对长管道进行线性定位，监测落石等意外侵害现象。
所产生的参数评级结果等数据内容推送至手机，实时监测管道是否泄漏状况。
监测数据流程示意图

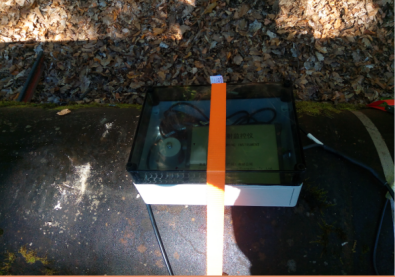

现场监测示意图
操作示意图
管道内泄漏定量检测
数据示意图
3）某公司水管内泄漏定量检测监测
泄漏率与ASL关系如下表所示：
水龙头泄漏率标定
|
序号 |
泄漏量（L/H） |
ASL（dB） |
|
1 |
0 |
32 |
|
2 |
8.5 |
38 |
|
3 |
18 |
47.8 |
|
4 |
29.5 |
53.2 |

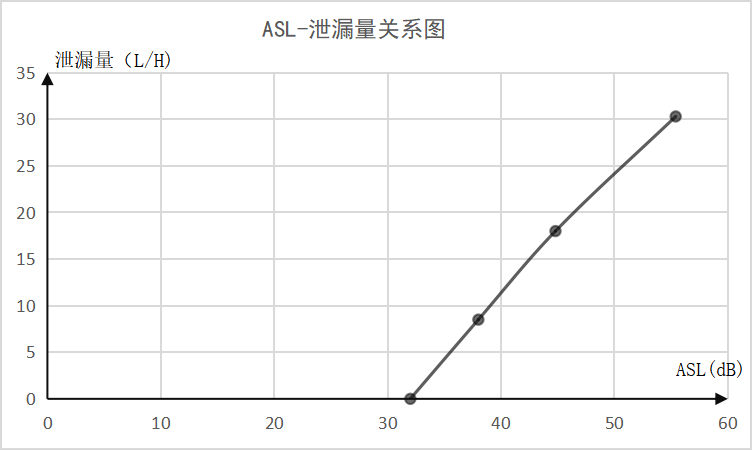

绘制散点图如下图所示：

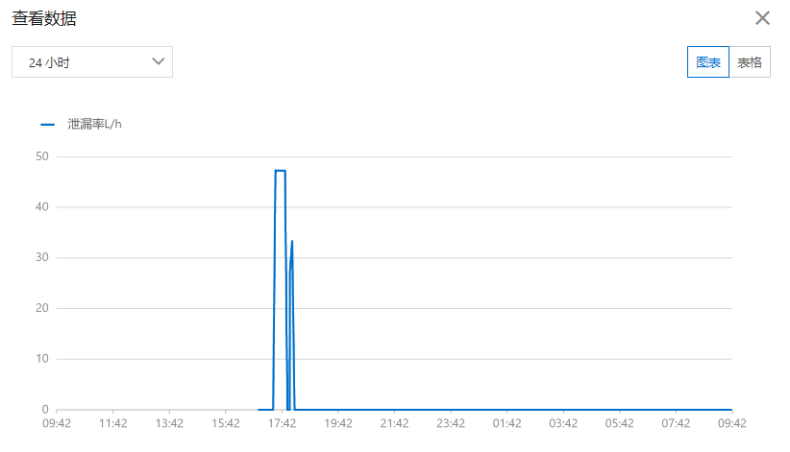

云服务器查看历史泄漏量

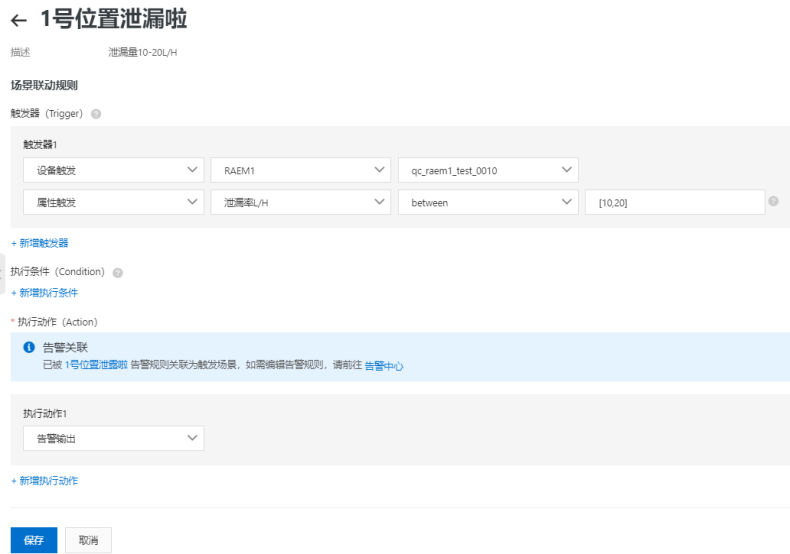

云平台设置合适警报
仪器内置通讯模块，电池供电，将报警信号上传到云服务器，并推送到手机。

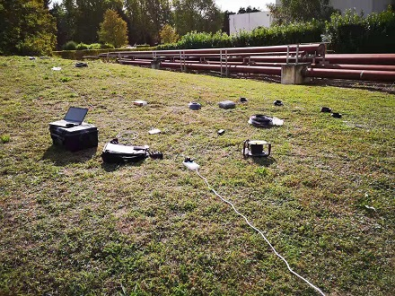

APC公司管道实验站泄漏监测现场操作示意图
