电力变压器局部放电检测,传统的变压器局部放电检定位的方法有电气法和超声法;变压器结构的复杂性,使得电气法很难确定放电的空间位置,采用电一超声联合法虽然可以较准确地确定放电的空间位置,但由于该法是以电流信号为时间基准进行测量,使检测受到多方面的制约。本文利用SWAES的无线声发射设备所具有的多通道的时差定位特点,对变压器壳体进行监测,实现变压器局部放电的检测与定位。

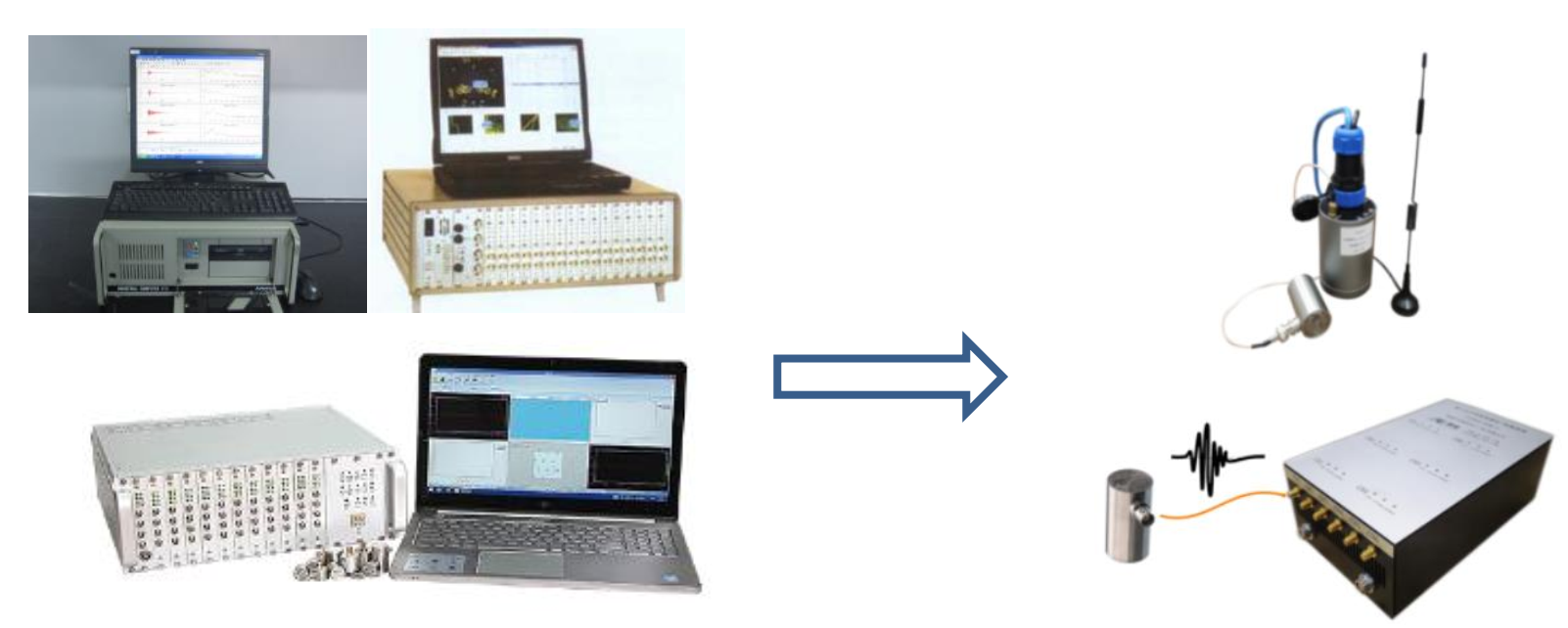

利用公司自主研发的型号为SWAES的无线声发射设备对内部介质为油的变压器壳体进行监测。

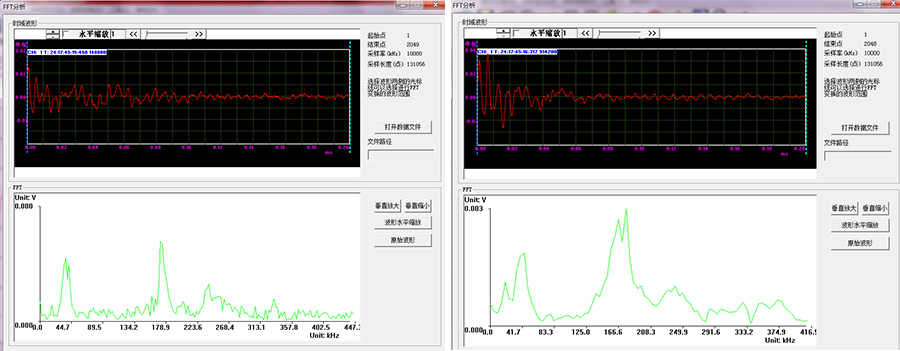

两次电弧产生阶段时域及频域信号

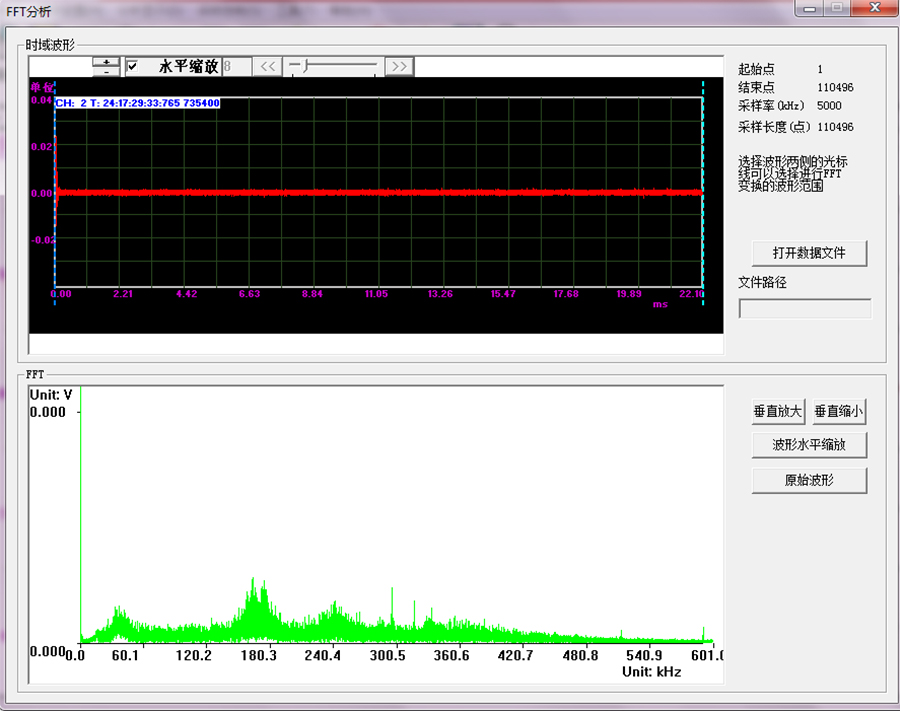

一个放电周期内时域及频域信号
局放信号的特征表像受到电量和绝缘材料本身性质的影响,不同试验条件下,信号会有所差异。考虑结构不连续、材料衰减、声信号的传播路径、及采集门槛值等因素,声发射监测显示局放信号中心频率约40KHz,实际信号频率应略高于该值;
根据声发射的采集信号来看,试验中信号的变化呈现阶段性,这样实现多通道的时差定位;二是特征上能分辨。本次声发射的采样率及仪器采样数据中很清晰的分为几个过程,实际根据特征判断所属过程,在利用多通道结构通过特征判断可以实现目标定位。
