1、常压储罐检测声发射技术原理及特点

1）常压储罐底板在运动过程中，底板经受环境的直接腐蚀过程可产生声发射信号；另外，常压储罐底板在储罐的液体由低到高发生变化时或是在高液体保压时，其底板由腐蚀或腐蚀产物剥离、破裂等所产生的弹性波通过所储介质或是储罐的底板传播到储罐壁板的表面，在壁板表面用声发射传感器将这些机械振动转化为电信号，然后经过放大、处理和记录。最终通过声发射检测系统对这些信号进行定位和参数分析，来评价储罐底板的腐蚀程度。

2）对常压储罐底板进行的声发射检测可以发现常压储罐底板由于泄漏和腐蚀产生的声发射信号。当底板存在泄漏时，介质流过泄漏孔时会产生湍流流动噪声，当介质夹带颗粒状杂质时，会使信号更丰富。若泄漏通道暂时受到碎渣阻塞时，“水击”效应也会产生噪声。通过安装在罐底板外圆周附近的传感器接收这些信号，并进行分析处理，对泄漏进行定位。若罐底板较为严重或存在腐蚀薄弱区时，腐蚀过程会断续地产生声发射信号，通过接收和分析这些信号，就能确定和评价罐底板地腐蚀状况。

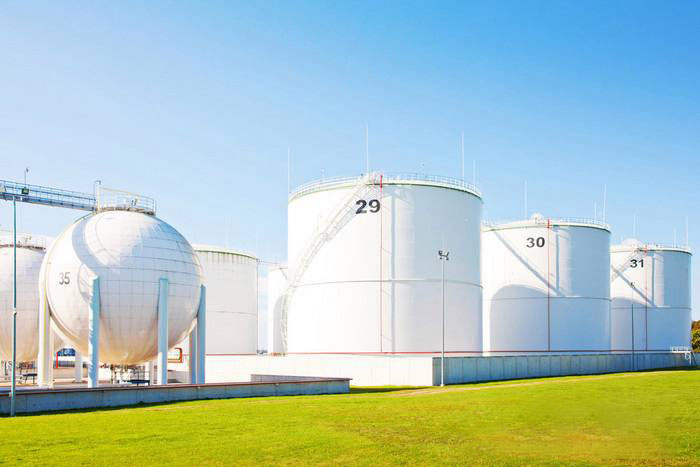

储罐检测

2、常压储罐底板腐蚀声发射检测方法

1）检测对象资料收集
首先收集检测对象的相关资料，明确储罐材质、类型、直径、高度、底板厚度、所储介质、生产日期、投入使用日期等信息。

2）检测仪器的选择

RAEM1系列远程声发射检测系统：365天在线监测检测，全过程自动分析结果，物联网远程操作使用，手机报警推送。

RAEM1声发射检测系统

优点
·完全免布线
·内置电池供电，连续工作4小时以上，适合定期检测
·也可电缆供电，这样就可以长期自动监测检测
·内置传感器，中心频率40kHz，频率范围15kHz~70kHz，满足储罐检测，传感器也可更换。
·内置高精度无线同步时钟，同步时钟优于10us，可以做时差定位评级
·小巧，底部带磁铁，现场安装方便。
·数据既可传输到电脑做深入分析，又可上传到云平台自动评级。
实现了按标准（JB/T 10764—2007无损检测常压金属储罐声发射检测及评价方法）对储罐罐底板进行声发射监测检测并按标准给出储罐底板腐蚀状态等级。用户可根据标准内容进行维修安排，及时维修避免事故损失，减少不必要的开罐检修降低运行成本。

系统参数技术指标

通道组合	单通道或多通道组合使用	采样精度	16位
采集方式	门限触发/时间触发	系统噪声	优于30dB
采样频率	单个通道最大采样率2M点/秒	动态范围	70dB
防护等级	IP65	输入带宽	10kHz-1000kHz
供电	12VDC	重量	220g
模拟滤波器	30kHz、125kHz两个高通滤波器，80kHz、175kHz两个低通滤波器组合，默认30kHz~80kHz， 125kHz~175kHz两种带通滤波器组合，出厂固定
数字滤波器	256阶的FIR滤波器，OKHz~1000kHz频率范围内任意数值设置直通、高通、低通、带通
传感器	内置前放系列传感器，三种内置前放可选28V40dB，12V34dB，5V26dB
数据输出	波形、参数、参数评级
AE特征参数参数	到达时间，幅度，振铃计数，能量，上升时间，持续时间，RMS，ASL
内置SD卡容量	64G（可拓展至512G）
通讯方式	4G、网口、WiFi、RS485（可根据用户要求定制其他通讯方式，如NB-IOT、Lora等）
使用温度范围	-20℃~60℃。（WiFi版本为0℃~60℃）
尺寸	圆筒直径φ62mm，高度 100mm
安装	底部自带磁性，可吸附于被测物体表面

3）检测试验方案的制定
根据储罐的直径及最近半年运行中的最大液体位置，确定检测所需的加载程序及所采用探头的数量和布置方案。

4）检测结果及分析
根据RAEM1系列远程声发射检测系统给出的各项数据，判断出当前储罐底板的腐蚀程度。
