声发射传感器（AE Sensors）

类型、参数与选型指南

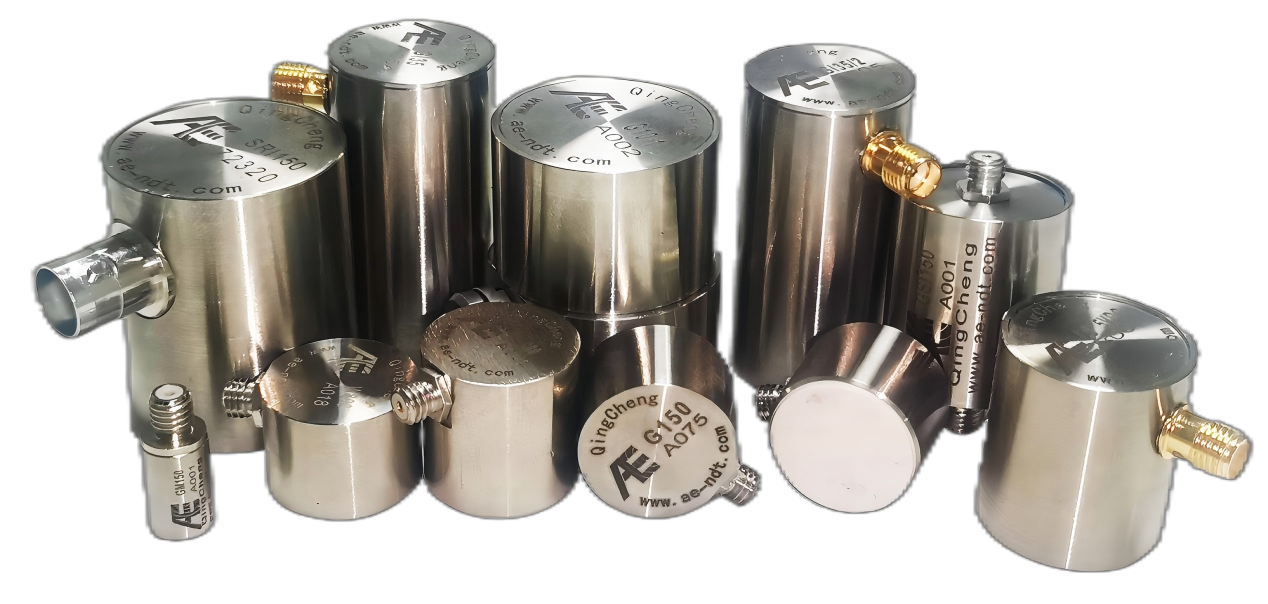

1.声发射传感器定义

声发射（AE）传感器是一种用于检测材料内部瞬态弹性波所引起表面位移的装置，并将其转换为电信号进行分析。

AE 传感器是任何声发射监测系统中的核心组成部分，因为它直接决定了信号质量、频率响应以及检测灵敏度。

2.声发射传感器的工作原理

AE 传感器通常基于压电材料制造，当其受到机械应力作用时，会产生电信号。

基本工作原理

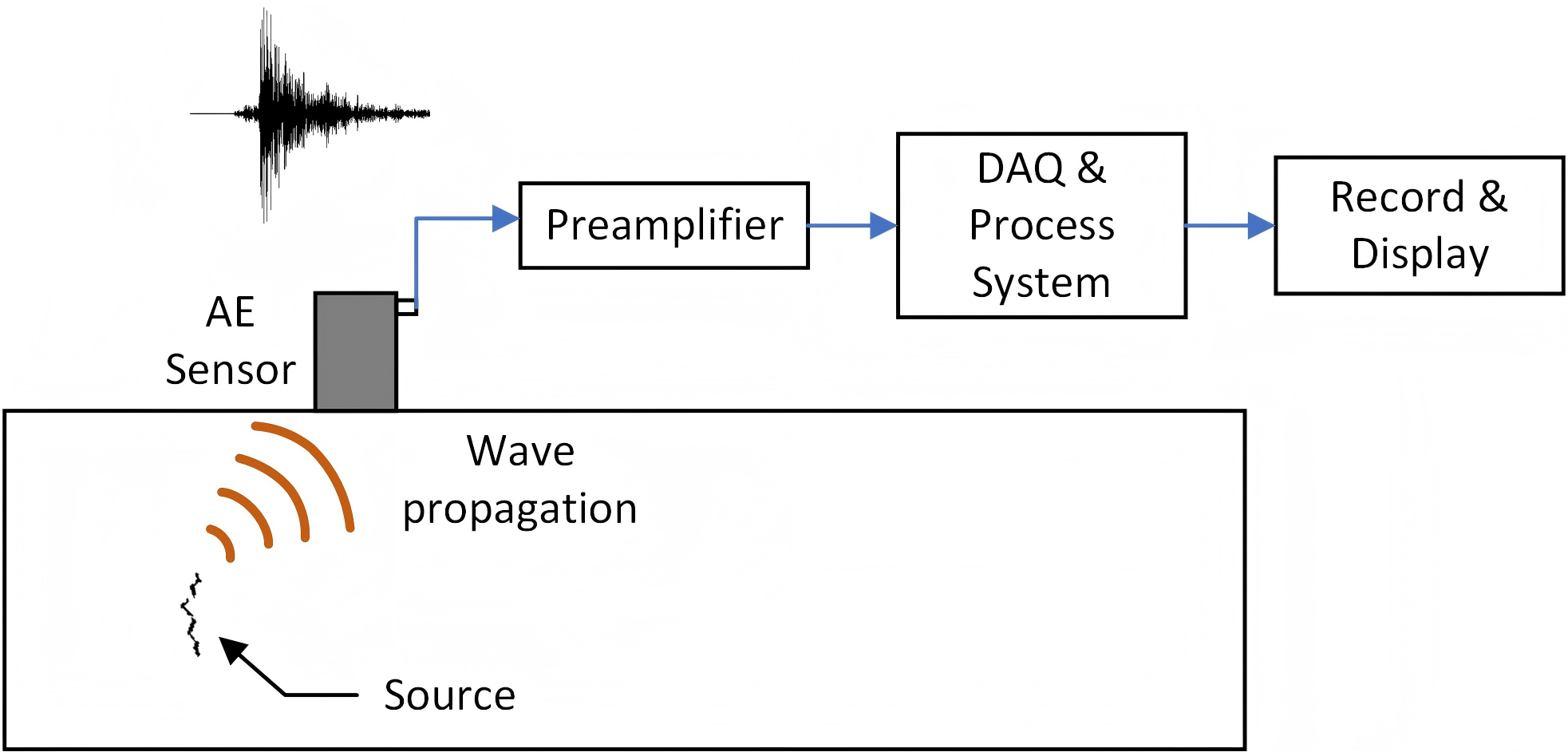

• 1) 声发射波传播至材料表面
• 2) 表面运动使传感器产生应力
• 3) 压电元件将应力转换为电压信号
• 4) 信号被传输至前置放大器和数据采集系统

由于 AE 信号通常非常微弱，因此正确的传感器选型与安装至关重要。

3.声发射传感器的类型

AE 传感器通常依据其频率响应特性进行分类。

1、 谐振式传感器（Resonant Sensors）

特点

• 1) 在谐振频率附近灵敏度高
• 2) 在谐振频率附近具有较高信噪比

优势

• 1) 非常适合检测特定类型的信号
• 2) 在谐振频率附近具有较高信噪比

局限性

• 1) 不适合宽频带信号分析
• 2) 可能遗漏谐振频段之外的信号

2、 宽带传感器（Broadband Sensors）

描述

宽带传感器能够在较宽频率范围内提供相对平坦的响应。

特点

• 1) 频率覆盖范围广
• 2) 峰值灵敏度低于谐振式传感器

优势

• 1) 适用于波形分析
• 2) 能够捕获更广范围的 AE 信号

局限性

• 1) 对弱信号检测灵敏度较低
• 2) 更容易受到噪声干扰

示例

• 1) 高温声发射传感器
• 2) 防水或水下传感器
• 3) 用于狭小空间的微型传感器
• 4) 防爆区域本安型传感器

工程意义

• 1) 适用于恶劣或受限环境
• 2) 通常需要在灵敏度或带宽之间进行权衡

频率范围（Frequency Range）

定义传感器能够有效检测的频率范围。

• 1) 典型 AE 频率范围：20 kHz – 1 MHz
• 2) 具体选择取决于材料和应用场景

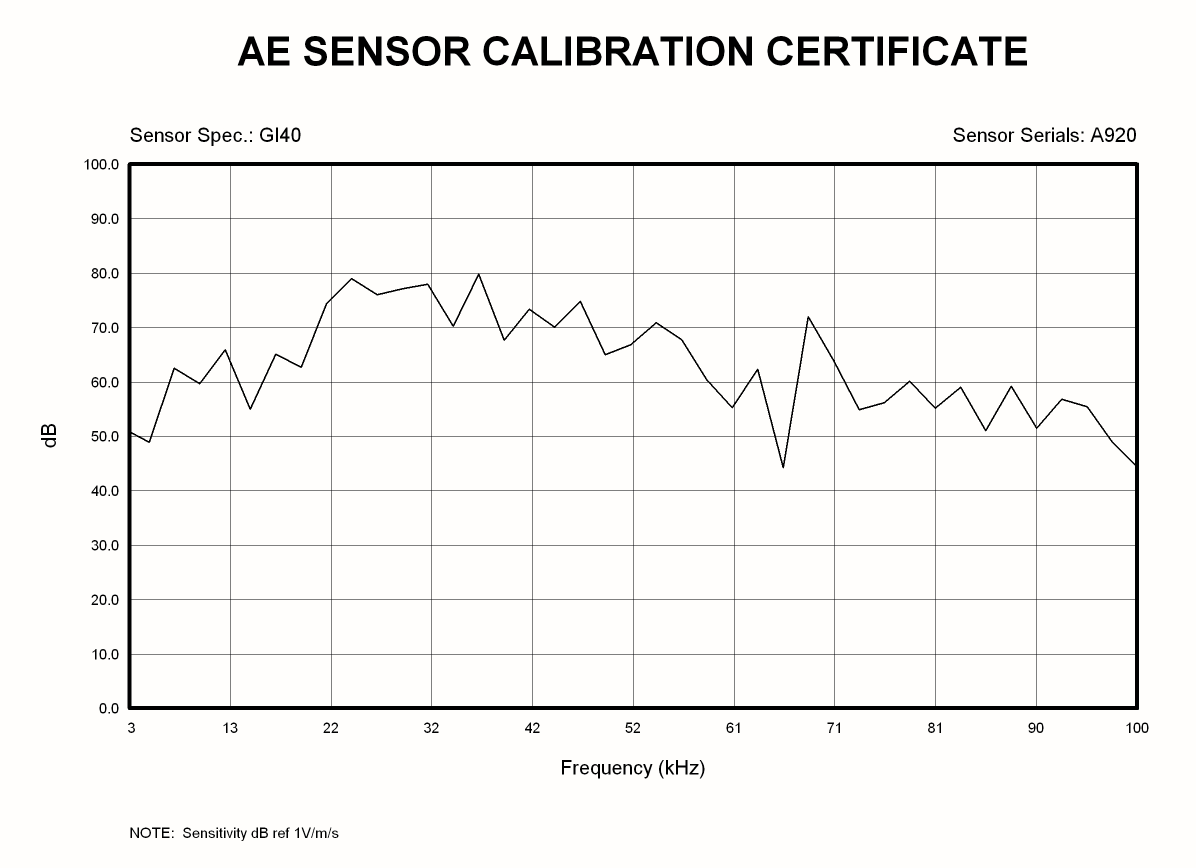

灵敏度（Sensitivity）

表示传感器将机械波转换为电信号的能力。

• 1) 更高灵敏度 → 更容易检测弱信号
• 2) 灵敏度过高 → 更容易引入噪声

动态范围（Dynamic Range）

指传感器可测量的最小与最大信号之间的范围。

• 对同时捕获弱信号和强信号非常重要
• 会影响复杂信号环境下的数据质量

方向性（Directionality）

描述传感器对不同传播方向波信号的响应变化。

• 大多数 AE 传感器近似全向响应
• 安装方式会影响实际方向性

工作温度（Operating Temperature）

定义传感器适用的环境温度范围。

• 标准传感器：通常适用于约 80–120°C
• 更高温环境需要专用传感器

选择合适的 AE 传感器需要结合具体应用需求。

需要考虑的因素

1、 应用类型

• 1) 裂纹检测 → 谐振式传感器
• 2) 通用监测 → 宽带传感器

2、材料特性

• 1) 金属 → 高频信号较多
• 2) 复合材料 → 频率成分更宽

3、预期信号类型

• 1) 金属 → 高频信号较多
• 2) 复合材料 → 频率成分更宽

4、环境条件

• 1) 高温环境 → 专用高温传感器
• 2) 复合材料 → 频率成分更宽

5、噪声条件

• 1) 高噪声环境 → 优先选择窄带（谐振式）传感器
• 2) 低噪声环境 → 可使用宽带传感器

即使性能最好的传感器，如果安装不当，也无法发挥应有性能。

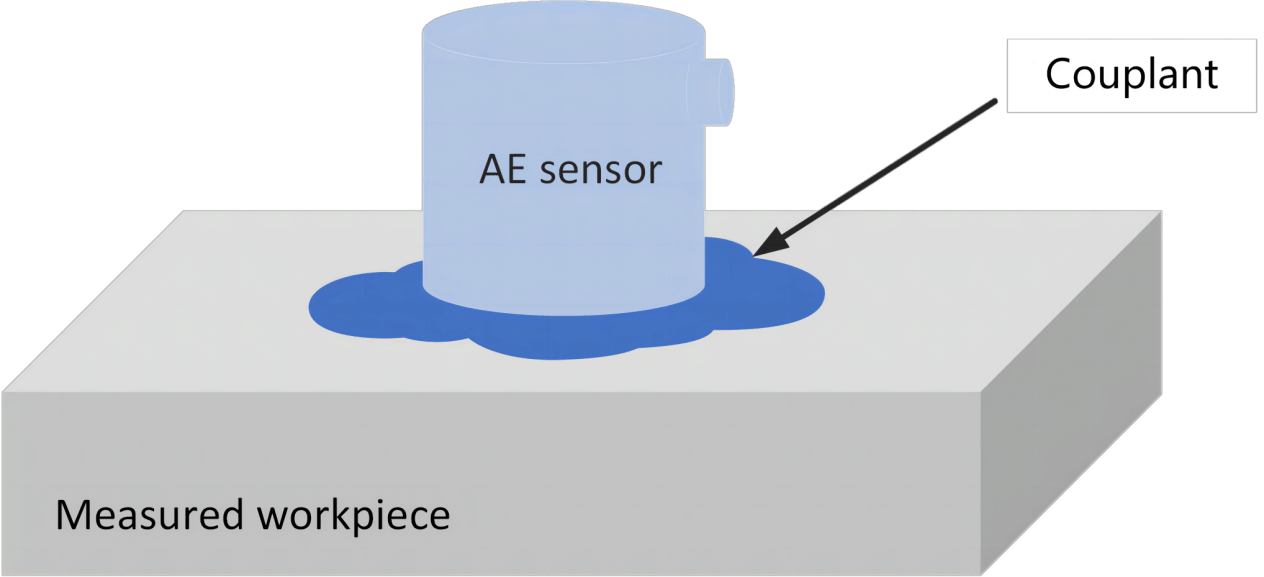

耦合（Coupling）

耦合用于确保声波能够高效地从结构传输至传感器。

常见耦合材料

• 1) 耦合剂（Grease）
• 2) 硅胶（Silicone）
• 3) 胶粘剂（Adhesive）

耦合不良会导致

• 1) 信号衰减
• 2) 灵敏度下降

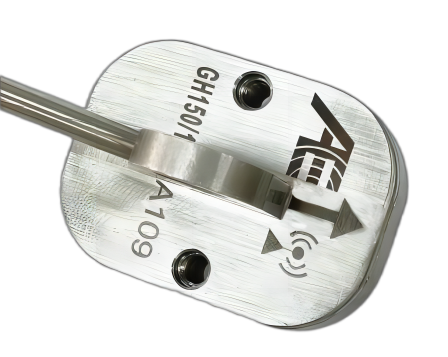

安装方式（Mounting Methods）

• 1) 磁吸固定（临时安装）
• 2) 胶粘固定（永久安装）
• 3) 机械夹具固定

安装位置注意事项

• 1) 避免高噪声区域
• 2) 确保足够监测覆盖范围
• 3) 考虑信号传播距离导致的衰减

信号衰减

信号在材料传播过程中会逐渐减弱

环境影响

温度与湿度会影响传感器性能

噪声干扰

机械噪声与电磁噪声可能掩盖真实信号

传感器差异性

不同传感器对同一信号的响应可能不同

---

---

---

---
