SAEPA2声发射前置放大器
视频 - SAEPA2声发射前置放大器
产品简介
声发射传感器输出的电压信号有时低至几微伏,这样微弱的信号,若经过长距离的传输,强度必然要降低。需要将原始的传感器信号放大数倍后传输,常用的放大倍数为40dB,再经过高频同轴电缆传输给信号采集单元。前放是模拟电路,输入是声发射传感器输出的电压信号,输出的是放大后的模拟信号。
声发射前置放大器需要具有阻抗匹配和变换的功能。为防止输入信号过大造成影响,还应具有抗电冲击的保护能力和抗阻塞现象的恢复能力。并且具有比较大的输出动态范围。

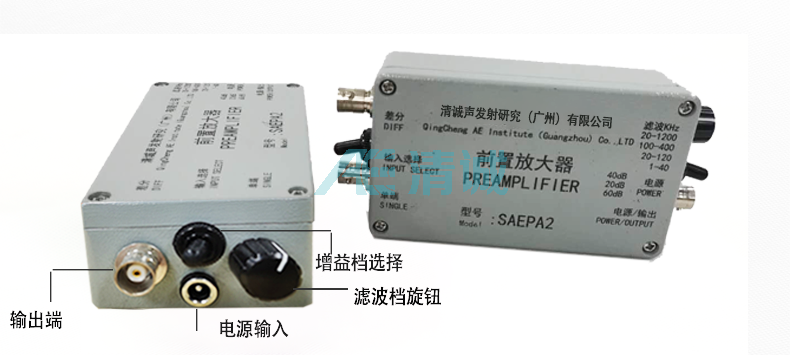

主要性能特征

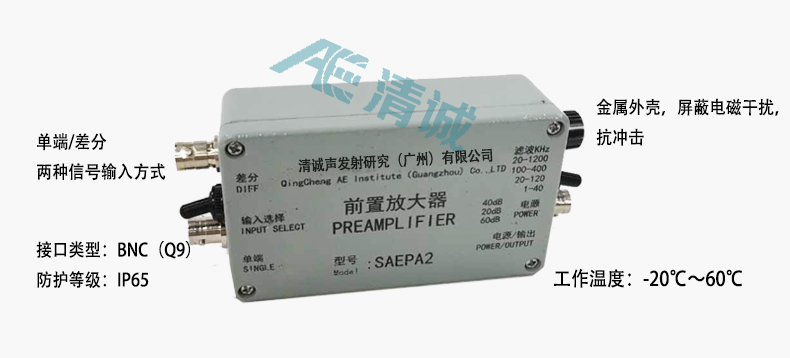

● SAEPA2前置放大器为宽带通用型,可适用各厂家的常见大部分型号的传感器及声发射采集卡;
● 前放增益具有20/40/60dB三档可选;

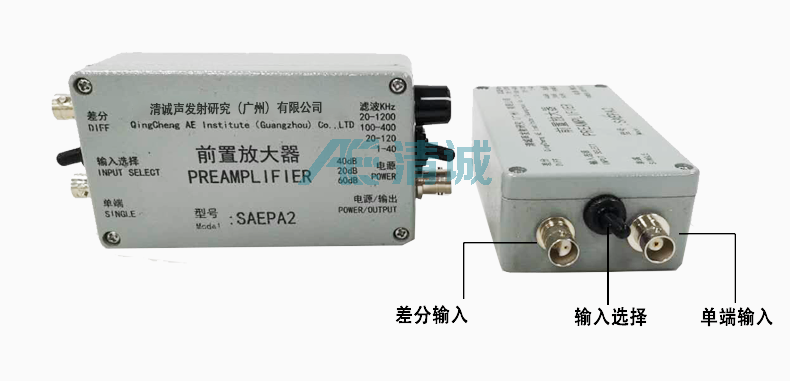

● 单端/差分两种信号输入方式;
● 两种供电方式可选:幻象电源供电,电源由信号线携带供给;或外接电源直接供电。

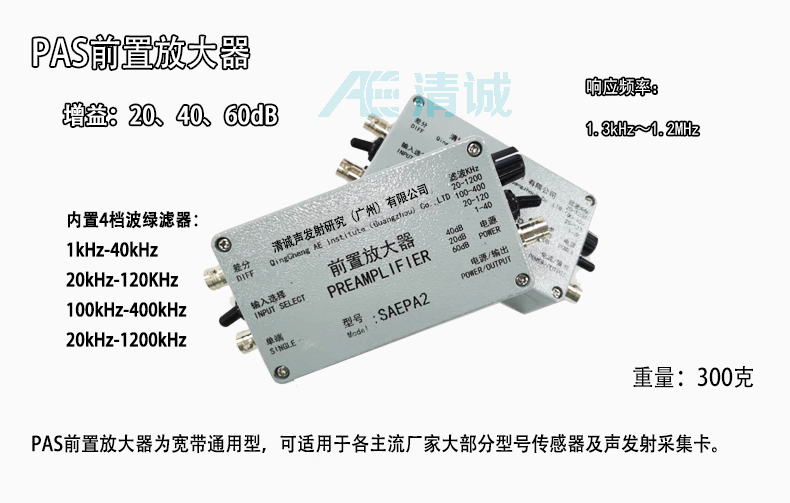

● 内置滤波器,相应频率分为4挡可选;
● 具有抗电冲击的保护能力和抗阻塞现象的恢复能力;
● 自动传感器测试(AST)功能,可向传感器发出射测试信号源(幻象电源供电情况下);
● 金属外壳,屏蔽电磁干扰,抗冲击。
基本参数表 | |||
增益 | 20/40/60 dB可选 | 响应频率 | 1.3kHz~1.2MHz |
噪声 | <24dB(40dB增益输入端短接) | 输出范围 | ±10V(Vpp) |
内置滤波器: |
20kHz-1200kHz,(60dB增益时20kHz-630kHz) 100kHz-400kHz;20kHz-120kHz;1kHz-40kHz共4档 |
||
输入容抗 | 15pF | 工作电压 | 28VDC(24V-32V) |
额定负载 | 50Ω | 静态电流 | 35 mA |
最大输出电流 | 40 mA | 工作温度 | -20℃~﹢60℃ |
尺寸 | 110mm×65mm×37mm | 防护等级 | IP65 |
外壳材料 | 铸铝 | ||
接口类型 | BNC(Q9)接口2个,差分BNC接口,电源接口 |
