无线振动温度声发射传感器

简要描述:

SVT系列无线振动温度传感器是专为设备状态监测和故障诊断应用而设计的温振一体工业级传感器。用户可以远程监控设备的振动和温度参数,及时探测到设备的非正常运行状态,保障设备的安全...

详细介绍
       SVT系列无线振动温度声发射传感器是专为设备状态监测和故障诊断应用而设计的温振一体工业级传感器。用户可以远程监控设备的振动和温度参数,及时探测到设备的非正常运行状态,保障设备的安全运行,避免非计划停机,降低运维的时间和成本。
       SVT系列
无线振动温度声发射传感器集成了3轴中频、单轴高频振动传感器和温度传感器,具有低噪声、高精度、超低功耗等特点,适合应用于长时间的设备故障监测和设备故障诊断。传感器采用工业级结构设计,可完整无损地采集被测设备的振动信号,并通过专业的算法,输出多种测量值,并通过无线传感网络传输数据到远程监控平台。SVT系列无线振动温度传感器共有4个型号:SVT210、SVT220、SVT510、SVT520




参数说明
· 加速度包络,适用于轴承,齿轮和脉冲故障,包括松动等早期故障监测。
· 16维振动特征值输出:频率、加速度峰值、速度有效值、位移峰峰值、加速度有效值、歪度、歪度指标、方差、裕度因子、波峰因子、峭度、峭度指标、脉冲因子、谱方差、谱均值、谱有效值。用于指示故障严重性,包括轴承点蚀和磨损,减速箱故障等。
· 加速度有效值:用于高频故障和高频能量检测,例如高速齿轮啮合,转子条断裂和轴承润滑损失。
· 速度有效值,适用于平衡和不对中故障。


特点与优势
精准测量 - 低噪声;工业级结构设计,准确感知设备振动。
便捷安装
- 无连线,M8螺纹紧固或磁吸方式固定。
无线传输
-2.4GHz无线传感网络,自动无线组网。
超低功耗
功耗uW级;内置电池。
坚固耐用
防水、防尘、防震、耐腐蚀、本安型防爆,适用于恶劣的工业环境。
远程监控
- 随时随地获取信息,自动报警,免维护。
安全可靠
- 身份验证和数据加密。
灵活配置
可以根据需要设置测量量程、采样频率、采集点数、采样间隔等。
支持蓝牙
Bluetooth5.0,可以手机直连,进行点检。

技术规格

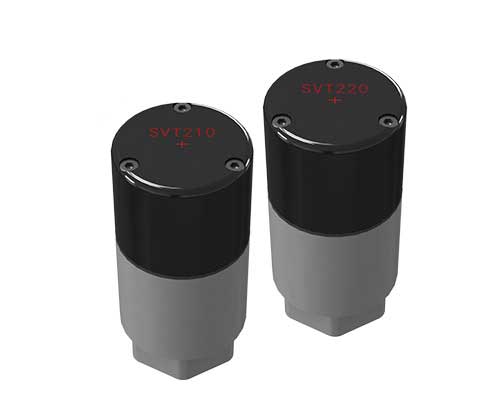

产品型号 SVT210/SVT220 SVT510/SVT520
应用 故障监测/诊断 故障监测/诊断
最大上传原始数据 64MB(3.2k采样率采集时间3000秒,25.6k采样率采集时间400秒)
加速度测量量程 SVT210/SVT510:±32g(3轴中频)
SVT220/SVT520:±32g(2轴中频,X/Z轴) + ±50g或±100g(主轴高频,Y轴)
加速度频率范围 3轴中频:0Hz-8kHz(X/Y轴) 0Hz-5kHz(Z轴);
主轴高频:0Hz-15kHz(Y轴);Y轴为传感器轴向;
加速度采样频率 3轴中频:3.2k、6.4k、12.8k、25.6k;可设置;
主轴高频:3.2k、6.4k、12.8k、25.6k、32k、64k;可设置;
加速度采集分辨率 3轴中频:16位;主轴高频:18位;
加速度灵敏度 3轴中频:0.01m/s2;主轴高频:40mV/g, 0.004m/s2 (50g量程)
采样点数 3轴中频:1k、2k、4k;可设置,默认1k;
主轴高频:1k、2k、4k、8k;可设置,默认2k;
非线性 3轴中频:0.6%FS(X/Y/Z);主轴高频:0.1%FS;
全频段范围内测量误差 ±3db
加速度包络(真峰峰值) 采样率25.6/32/64kHz:500Hz-10kHz(SKF ENV3);
其它采样率:500Hz高通滤波器;
加速度真有效值
波峰因数
采样率25.6/32/64kHz:500Hz-10kHz(SKF ENV3)
其它采样率:500Hz高通滤波器
速度真有效值
位移真有效值
10Hz - 1kHz
加速度FFT 2048线。默认输出一倍频、二倍频、三倍频、半倍频的幅值,或4个最大的幅值数据;可选输出20个最大的幅值数据;
16维振动特征值 频率、加速度峰值、速度有效值、位移峰峰值、加速度有效值、歪度、歪度指标、方差、裕度因子、波峰因子、峭度、峭度指标、脉冲因子、谱方差、谱均值、谱有效值;
温度测量量程 -40~125℃
温度测量精度 ±1℃
采集间隔 2 小时、1 小时、30 分钟、20 分钟、10分钟、5分钟、2分钟、1分钟;可设置
通信 2.4G无线传感网络 2.4G无线传感网络/NB/LoRa可选
电池 4000mAh;可更换 19000mAh;可更换
尺寸 33mm x 68mm(d x h) 52mm x 85mm(d x h)
重量 180g 380g
工作温度 -40~85℃ -40~85℃
工作湿度 10%~90% RH 10%~90% RH
外壳材料 金属底+耐候工程塑料 金属底+耐候工程塑料
防爆等级 EX ia IIC T4Ga EX ia IIC T4Ga
防护等级 IP67 IP67
安装方式 M8螺纹紧固,可选磁吸 M8螺纹紧固,可选磁吸


SVT210规格示意图

SVT510规格示意图
