一、什么是裂纹监测？

裂纹监测是指通过检测设备内部或表面裂纹的产生与扩展过程，实时掌握结构健康状态的一种技术手段。裂纹监测主要用于：

1) 发现早期微裂纹
2) 判断裂纹是否扩展
3) 评估结构安全状态
4) 预测设备失效风险

二、裂纹监测的主要方法

目前工业中常用的裂纹监测方法包括：

1.声发射检测（AE检测）-（在线监测），声发射检测是目前唯一可以实现实时在线裂纹监测的方法。

原理：裂纹扩展过程中会释放弹性波信号，通过传感器采集分析即可判断裂纹活动。

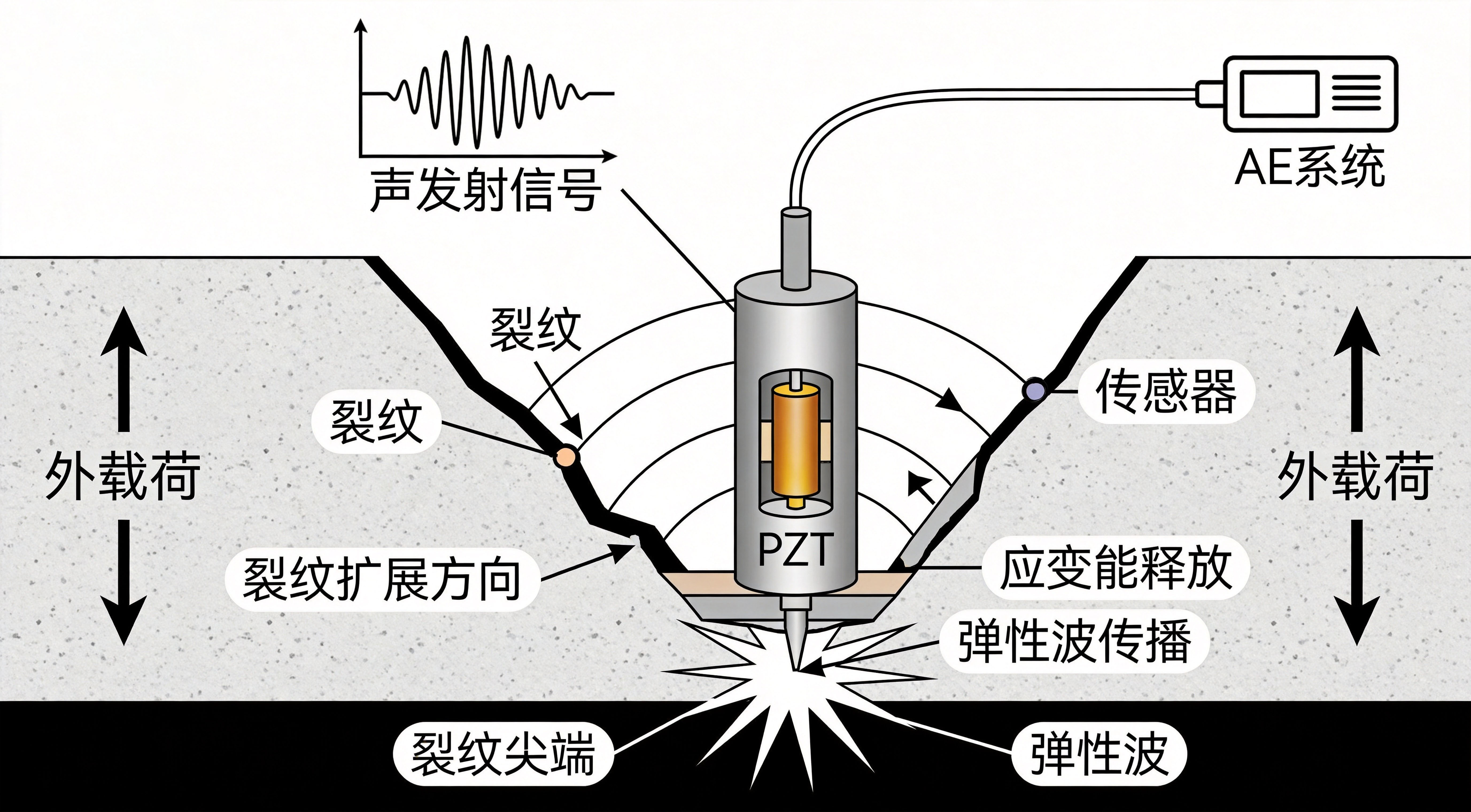

Principle of crack propagation acoustic emission detection

特点：

1) 可在线监测
2) 可早期预警
3) 可定位裂纹源

2. 超声波检测（UT）

1) 适合定期检测
2) 需要停机检测
3) 不能连续监测

4、振动与应变监测

1) 用于结构整体状态分析
2) 对早期裂纹敏感度较低

三、声发射如何监测裂纹扩展（核心技术）

声发射检测通过分析材料内部释放的信号来判断裂纹状态。

1、事件数（Hits）增加,裂纹扩展会产生更多信号事件：

1) 正常状态：稳定
2) 裂纹扩展：持续增加

事件增长 = 裂纹活跃

2、能量持续上升,能量越高，裂纹扩展越明显

3、幅值变化

1) 低幅值：背景噪声
2) 高幅值增加：裂纹活动增强

4、b值下降（关键指标）

1) b值高：微裂纹
2) b值下降：大裂纹扩展

5、信号集中区域

1) 局部信号聚集

说明存在裂纹源

四、裂纹监测系统组成

1️ 声发射传感器，用于采集裂纹产生的弹性波信号。

2️ 前置信号处理单元，用于放大和过滤微弱信号。

3️ 数据采集系统（核心设备）

1）SAEU3H 声发射检测仪器（分析型设备）

适用于实验与工程检测分析：

→声发射信号采集
→裂纹行为分析
→材料测试

适用于：实验室 + 检测分析

2）RAEM1-6 声发射系统

适用于储罐、桥梁、压力容器、风电、机加工刀具、旋转机械轴承、阀门管道：

→多通道采集
→工程现场监测
→结构健康分析

2）RAEM2 声发射监测系统

适用于管道、转动设备：

→低功耗设计
→长距离监测
→无人值守运行

4 AI数据分析系统，五大AI分析功能软件

→事件分析
→能量分析
→定位分析

5 软件平台

→实时监测
→报警系统
→数据可视化

五、裂纹监测典型应用行业

1）储罐裂纹监测：底板腐蚀裂纹、焊缝裂纹扩展、应力腐蚀裂纹（SCC）、罐壁疲劳裂纹监测
2）管道裂纹监测：泄漏前兆识别、焊缝裂纹发展、腐蚀裂纹扩展、长输管道疲劳裂纹监测
3）桥梁裂纹监测：钢索断丝监测、疲劳裂纹扩展、焊接节点裂纹监测、桥梁关键受力构件损伤识别
4）压力容器裂纹监测：应力腐蚀裂纹（SCC）、焊缝开裂监测、疲劳裂纹扩展、高压设备安全状态监测
5）石化设备裂纹监测：反应釜裂纹监测、换热器裂纹扩展、高温高压设备损伤监测、法兰与连接部位裂纹识别
6）电力设备裂纹监测：锅炉管道裂纹监测、汽轮机部件损伤监测、压力管道裂纹扩展、发电设备疲劳损伤识别
7）风电设备裂纹监测：风电叶片裂纹监测、叶片复合材料分层损伤、塔筒焊缝裂纹监测、螺栓连接疲劳损伤监测
8）轨道交通与车辆裂纹监测：车轴裂纹监测、叶片复合材料分层损伤、塔筒焊缝裂纹监测、螺栓连接疲劳损伤监测
9）钢结构与建筑裂纹监测：钢结构焊缝裂纹、高层建筑关键节点损伤、大跨度结构疲劳裂纹监测、工业厂房结构健康监测
10）航空航天复合材料裂纹监测：复合材料分层损伤、纤维断裂监测、机翼结构疲劳裂纹、航空结构微裂纹扩展

六、裂纹监测系统优势

✔ 实时在线监测
✔ 早期预警能力强
✔ 可定位裂纹源
✔ 适用于复杂工业环境
✔ 可长期无人值守运行

七、为什么选择声发射裂纹监测？

相比传统检测方法，声发射具有明显优势：

方法	是否在线	是否早期预警
声发射检测	✔ 是	✔ 强
超声检测	✘ 否	△
磁粉检测	✘ 否	✘

声发射是唯一适合长期在线监测裂纹的方法

八、总结

裂纹监测是工业设备安全运行的重要保障。通过声发射检测技术，可以实现对裂纹从产生到扩展全过程的实时监控。结合清诚声发射系统：

可以构建完整的工业裂纹监测体系，实现从“事后检测”到“实时预警”的升级。
