波形超声波测厚仪SW10

简要描述:

超声波测厚仪仪器回波波形与闸门实时显示,用户通过调整增益、闸门高度和起始位置来选择有效回波,可增强在有干扰回波的复杂状况下测量的正确性。...

详细介绍

波形超声波测厚仪SW10

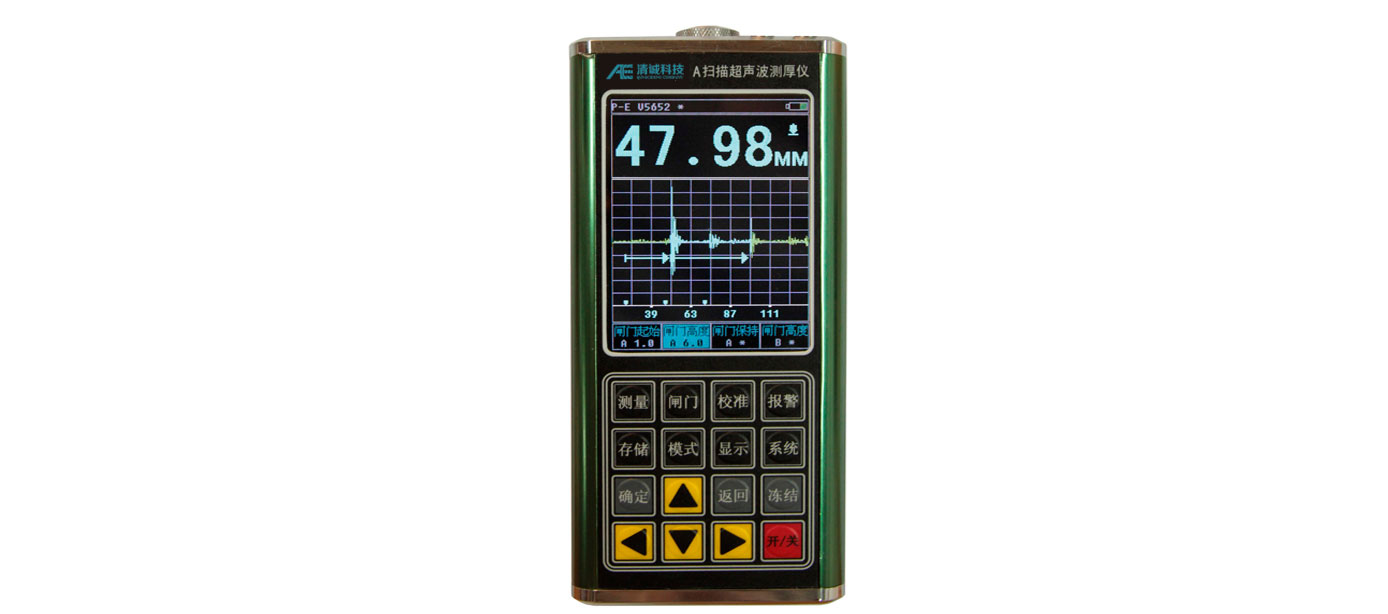

       超声波测厚仪仪器回波波形与闸门实时显示,用户通过调整增益、闸门高度和起始位置来选择有效回波,可增强在有干扰回波的复杂状况下测量的正确性。例如图中第一和第三个回波被认为是材料的底部的第一次和第二次回波得到正确厚度47.98mm ,不会用中间的探头楔块的反射波即第二个回波被误认为是底波得出错误的厚度值。

超声波测厚仪主要特征

100M采样速率的数据处理能力
3.5英寸1/4 VGA的TFT彩色液晶显示屏,用户可以自行设置屏幕颜色
可以同时显示A扫描波形及厚度值
可以透过工件表面涂层测量工件厚度值
正半波、负半波、射频3种显示方式
脉冲回波模式增益调整范围为-18dB~70dB
回波-回波模式可以自动调整增益已达到最佳测量效果
自动V型声程修正,初尝双晶探头的非线性度
用户可以手动制作探头V型声程修正表已达到更精确的测量值。
扫描模式可显示出测量过程中的最大值和最小值
差值模式可显示厚度值与参考值之间的差值
报警模式可以根据设置的最小值和最大值范围之外的厚度值声音报警提示
128M-bit存储器可存储100组A扫描波形(10000个A扫描波形),100组厚度值(10000个厚度值),100个设置文件
中英文菜单可切换



超声波测厚仪主要技术参数

测量范围(脉冲-回波模式)

0.65mm~508mm(钢,由探头决定)

穿越涂层

测量范围(回波-回波模式)

3mm~50mm(钢,由探头决定)

管材测量下限

Φ15mm×1.0mm(7.5MHz,Φ6mm探头)

Φ10mm×1.2mm(7.5MHz,Φ6mm探头)

显示精度

0.001mm (H<10mm);

0.01mm (10mm≤H<100mm);

0.1mm (H≥100mm)

测量精度

±(0.5%H+0.05)mm

材料声速

200~20000m/s

接收带宽

1MHz~10MHz(-3dB)

电源

3节1.5V碱性电池或3节1.2V镍镉电池

工作温度

-10~﹢50℃

工作湿度

20%~90%RH
