风电轴承监测（BT轴承）

发布时间：2016-11-02 09:38　阅读次数：

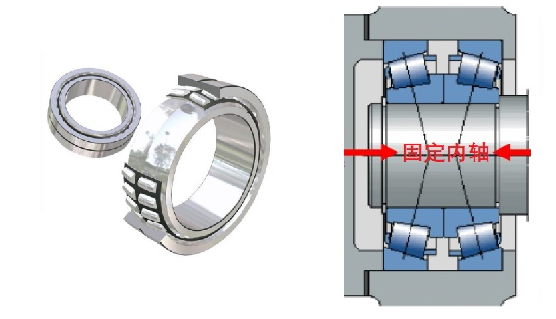

BT轴承是双列圆锥滚子轴承，它具有一个双滚道的外圈和两个内圈，两内圈之间有一隔圈，可以通过改变隔圈的厚度调整轴承游隙,该类型的轴承可以在承受径向载荷的同时承受双方向的轴向载荷，可在轴承的轴向游隙方位内限制轴和外壳的轴向位移。主要用于承受以径向载荷为主的径向与轴向联合载荷。具有承载能力大，极限转速低的特点。

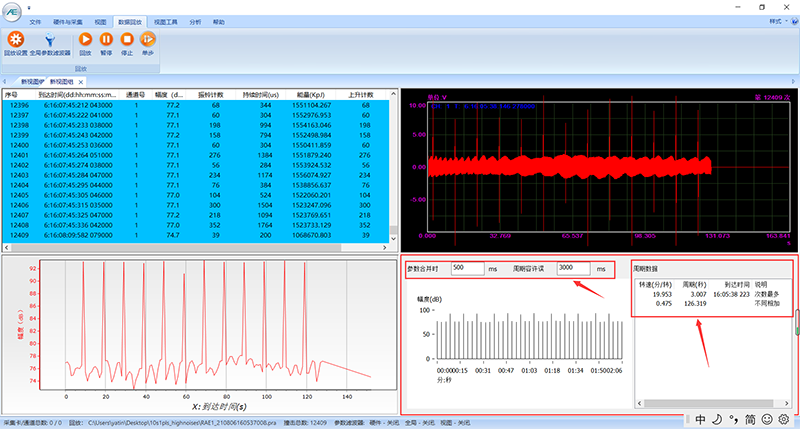

采集模块布置在轴承相对静止的内圈上，如存在凹坑，同排的滚子每经过时都会产生冲（撞）击，当转速恒定时，表征到声发射信号上，应存在周期性规律；

数据上传到云端，通过一定的算法判断出是否出现故障或磨损，报警消息推送到客户端。

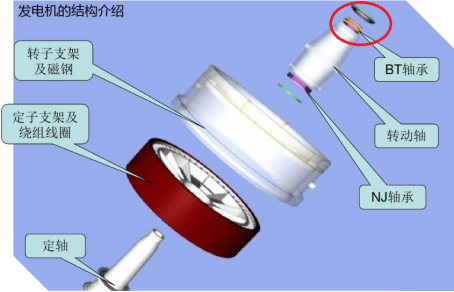

BT轴承介于转动轴与定轴中间，位于主轴前端位置，声发射传感器后端有信号线与主机相连，只能布置在定轴内侧，靠近BT轴承位置。

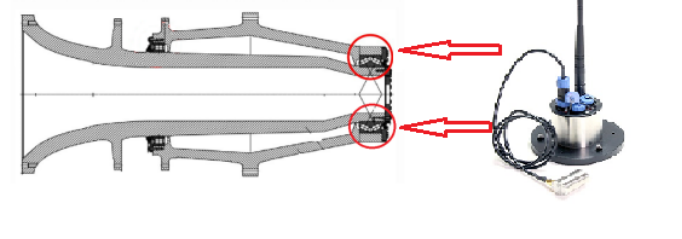

结构示意图

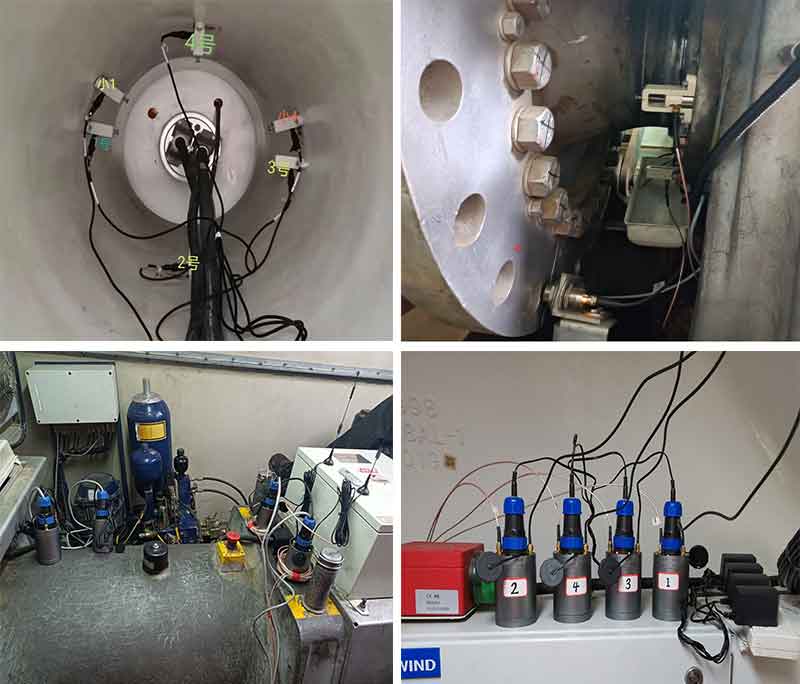

传感器及采集器安装布置
